微机继电保护测试仪广泛应用于各类新型微机型保护设备的检测与调试，特别适用于变压器差动保护及备用电源自动投入装置的高精度校验与全过程监测。

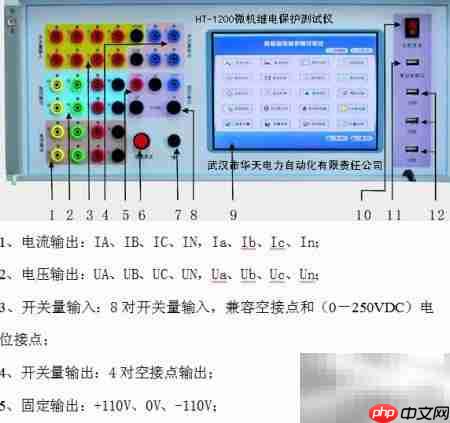

1、 测试仪前面板结构及各功能键标识说明

2、 软件安装流程

3、 每套仪器出厂时均配备一张专用软件光盘，盘内包含三个核心目录：安装程序（SETUP.EXE）、USB通信驱动程序以及电子版使用手册。工控机在交付前已预装全部应用软件与配套驱动；用户选配的笔记本电脑亦已完成同等配置。如需重装软件，仅需运行光盘根目录下的SETUP.EXE文件，按向导提示逐步操作，系统将全自动完成所有组件部署，全程无需人工干预或额外参数设定。

4、 驱动程序安装步骤

5、 使用USB数据线将测试仪接入计算机后，操作系统将识别为新硬件设备。此时应选择“手动指定驱动程序路径”，通过“浏览”功能定位至驱动所在文件夹，确认后启动安装。驱动安装成功后，任务栏右下角会显示一个类似移动存储设备的图标，鼠标悬停可弹出详细信息框；若提示内容含“USB FOR DSP”，即表示驱动加载正常，设备已具备通信条件。若需在工控机端重新部署驱动，可先将光盘中对应文件拷贝至U盘，并插入工控机的USB1接口，再参照前述方法在U盘内执行驱动安装操作。

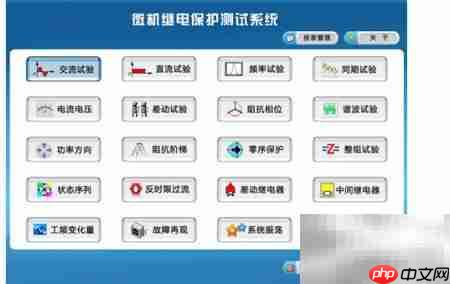

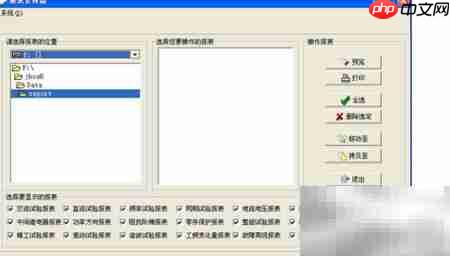

6、 主界面菜单结构与试验报告管理界面如下图所示

7、 具备试验报告的多模式管理功能，支持预览、打印输出，同时可对报告进行归档整理、删除、复制等操作。
