本文借助直观图示，阐释工业以太网中循环数据交换（即过程数据交换）的具体实现机制。

1、该工业以太网协议完全公开且开源，不仅被施耐德广泛采用，也获得众多国产设备厂商的普遍兼容与支持。

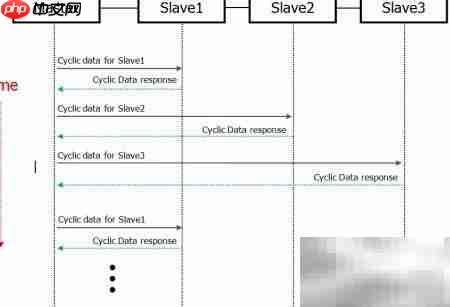

2、Modbus TCP以高可靠性的TCP协议作为传输层基础，延续了Modbus RTU的经典交互逻辑，仅将底层物理接口由传统RS-485升级为以太网。其通信模式类似课堂问答：主站发起请求，从站按需响应，严格遵循“一问一答、逐次执行”的流程，保障数据交换的准确性与顺序性，特别适用于工业自动化等对稳定性要求较高的应用场景。

3、该协议由三菱电机联合CC-Link协会共同开发，是专为工业以太网设计的标准通信协议，已深度集成于三菱各类带以太网接口的PLC产品中。主要面向低端及小型控制设备，适用于对通信速率要求不高、但强调经济性与部署便捷性的应用环境。

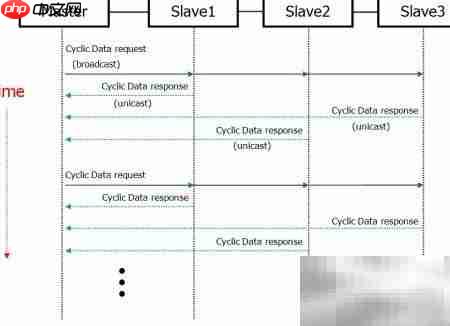

4、该协议基于UDP协议进行数据传输。由于UDP无需建立连接，省去了握手开销，显著提升了通信效率。CC-Link IE Field Basic采用主站广播方式周期性发送数据请求，各从站在接收后以单播形式依次反馈响应，从而构建起高效、稳定的实时数据交互链路，适合对响应速度敏感的工业现场通信需求。

5、该协议由德国倍福公司主导制定，完全开放，具备卓越的实时性能，在运动控制、精密同步等高要求领域广泛应用。

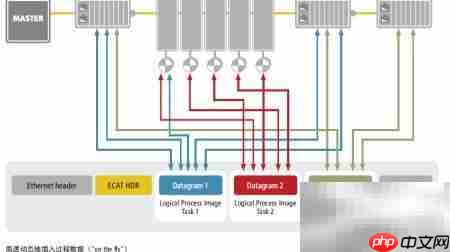

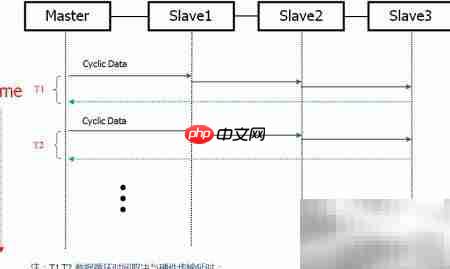

6、EtherCAT通信中，主站发出的数据帧依次流经各从站节点。各从站在报文高速穿越过程中，动态识别目标地址并实时提取下发数据，同时将本地采集的过程数据即时嵌入帧中，再转发至下一节点。整个过程几乎不引入额外处理延迟，总延时主要取决于物理链路的传播时延。当网络末端节点检测到端口空闲（未连接）时，即利用以太网全双工特性将报文原路回传至主站，由此达成低延迟、高效率的双向数据流通。

7、Profinet周期性输入/输出通信连接

8、该协议归属西门子，整体架构较为复杂，本文仅聚焦于其循环IO通信相关原理。

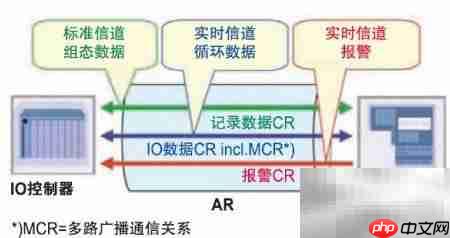

9、为保障高层控制器与分布式IO设备之间的可靠数据交互，系统在启动阶段即依据工程配置自动建立专用通信路径。该路径由IO控制器统一规划生成，并明确定义数据交换的形式与规则。所有通信行为均封装于应用关系（Application Relationship，AR）之中；每个AR可包含多个通信关系（Communication Relationship，CR），分别承载不同类型的业务数据。通过此机制，设备模型所需全部参数——包括通用通信参数——均可一次性下载至对应IO设备。单个IO设备支持同时与多个IO控制器建立多个AR连接。在每一个AR内部，分别配置用于循环过程数据传输的IO数据CR、用于非周期性参数读写的记录数据CR，以及用于事件与报警信息传递的报警CR，从而支撑全面、灵活且高效的工业通信体系。

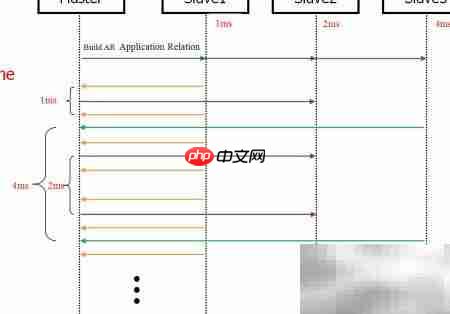

10、借助IO数据CR，可精确设定循环IO数据的传输基准周期，实现控制器与IO设备之间无确认机制下的实时数据交换。每条连接均可独立配置周期时间，以适配差异化应用需求。输入与输出数据的周期可在250微秒至512毫秒范围内分别设定，提供高度可调的时间精度，兼顾实时性与资源利用率。

11、系统通过定时器对通信连接实施周期性监控，其监测间隔设为固定时间单位的整数倍。在每次数据帧传输完成后，帧尾附加当前设备状态标识，由接收方完成解析与判定。由此，可通过连续的周期性数据交换结果判断通信有效性。若数据未能在预设监控窗口内抵达，系统即判定为通信异常，并立即触发相应错误告警。
