铁塔柔性板式基础适用于开挖条件便利、交通可达性较好的区域，能充分发挥混凝土与钢筋之间的协同受力性能，具备优异的承载能力。当上部结构荷载较大而地基承载力相对偏低时，通常优先采用钢筋混凝土作为基础材料。板式台阶基础是指在基础立柱及底板中均配置受力钢筋的构造形式，其底板台阶的高宽比宜控制在1.0～2.5范围内。目前工程中常见的板式基础主要包括三类：斜面板式基础、平面板式基础以及带单级台阶的板式基础。这三类基础在实际输电线路建设中应用普遍，具有良好的整体稳定性与环境适应性。不同类型的结构特征与适用边界存在一定差异，后文将依托《送电线路自动化设计软件2016》开展具体建模与计算分析，系统呈现各类基础的设计流程与关键技术控制要点。相关结构示意图统一置于文末展示。

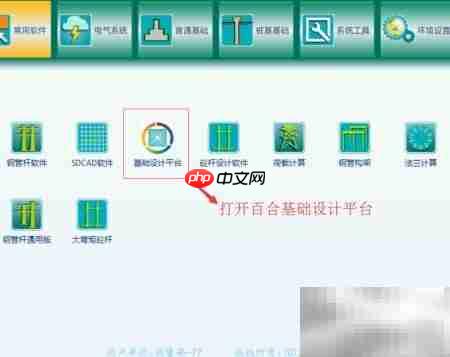

1、 启动电脑桌面的《送电线路设计系统2016》，进入基础设计模块。

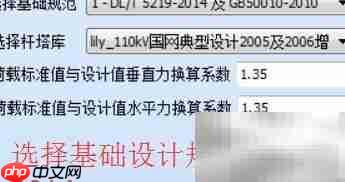

2、 新建线路工程文件，并选定匹配的杆塔数据库及现行架空输电线路基础设计标准。

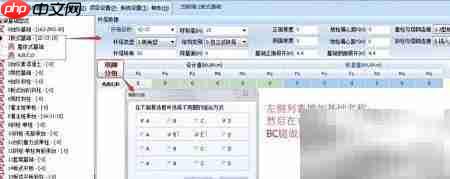

3、 左侧列表显示线路各杆塔名称，右侧对应录入关键设计参数，包括呼称高度、杆塔型号、转角角度（可选填）、结构型式、杆塔分类、正面坡度、基础根开尺寸及地脚螺栓偏心距等。随后进行塔腿分组设定：直线塔按adcd组合划分，转角塔则采用两拉两压方式分配受力。

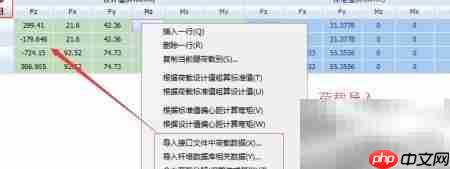

4、 支持荷载数据手动输入或外部导入，提供多种加载模式；仅需填写上拔力与下压力两项核心数值即可完成荷载定义。

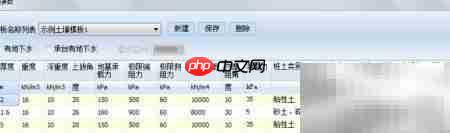

5、 内置地质模板管理功能，允许预设常用土层物理力学参数。针对各塔腿地质条件存在差异的情况，支持分别建立独立模板，操作灵活高效；同时兼容Excel格式的批量导入与导出功能。
6、 在左侧基础类型栏中选择“板式柔性基础”，系统将自动调出对应设计界面。

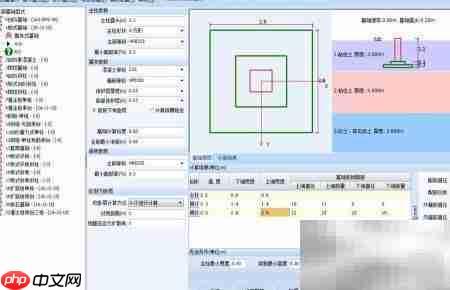

7、 设定AD腿为受压侧，BC腿为受拔侧，设计过程分为两个独立界面分别完成，绘图阶段再统一整合。在基础设计界面中依次输入主柱截面尺寸、外露段长度、混凝土强度等级、主筋配置及配筋率，以及台阶底板钢筋等级、配筋率、台阶箍筋规格等参数。

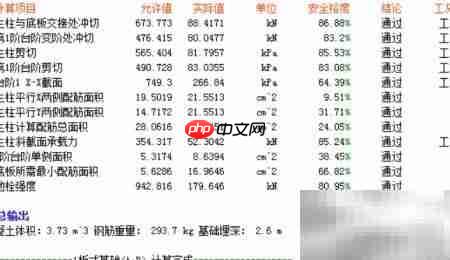

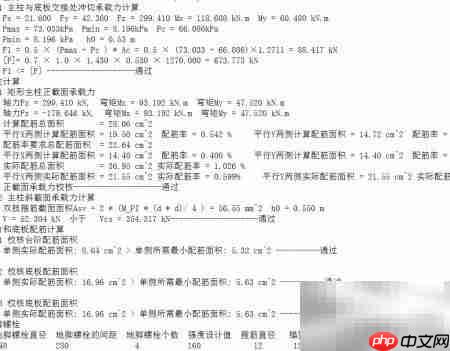

8、 系统既可依据内置算法智能推荐最优基础尺寸与配筋方案，也支持用户自定义参数进行复核验算。其优化机制可动态调整设计变量，在确保结构安全的前提下实现经济性最优，较传统Excel手工计算显著提升效率，大幅降低人工干预强度与时间成本。校核内容覆盖多个关键维度：基础整体抗倾覆与抗滑移稳定性、上拔稳定验算（采用土重法）及下压稳定验算。其中，上拔稳定计算结果为：0.95 × 11.923 × 1.0 × (22.52 ? 0.00 ? 1.31) + 56.568 = 297.831 kN；下压稳定方面，基础以上覆土重计算得Wt = 15.0 × (2.60 × 2.80 × 2.80 ? 3.660) = 250.860 kN。构件承载力验算涵盖：底板正截面抗弯承载力、主柱与底板交接处冲切承载力、第一级台阶变截面处冲切承载力、主柱斜截面抗剪承载力，以及正常使用状态下混凝土构件的正截面承载性能。对于矩形截面主柱，系统同步完成正截面配筋计算。所输入的典型荷载工况包括两类：工况一为轴力Fz = 299.410 kN，弯矩Mx = 93.192 kN·m，My = 47.520 kN·m；工况二为轴力Fz = -179.646 kN，弯矩Mx = 93.192 kN·m，My = 47.520 kN·m。综合各项内力组合分析，最终确定所需总配筋面积为28.06 cm²，保障结构在复杂荷载作用下的安全性与长期耐久性。

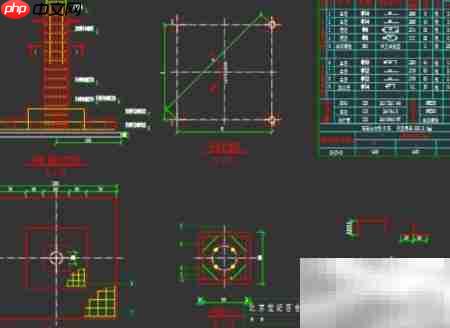

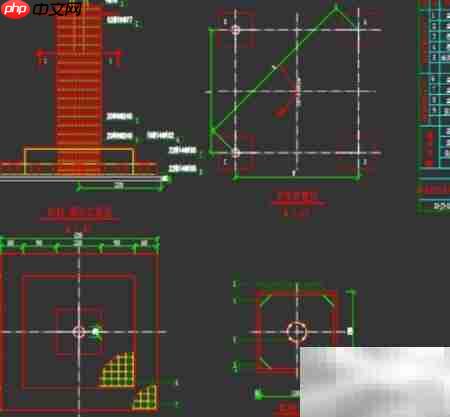

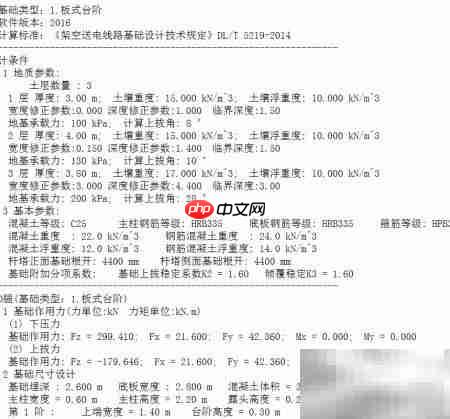

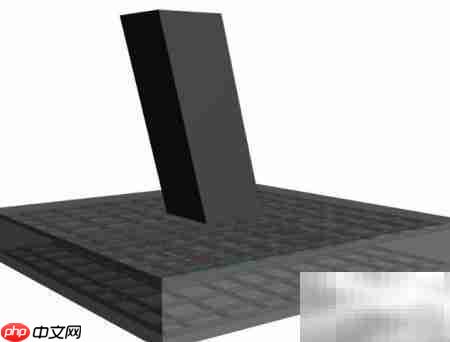

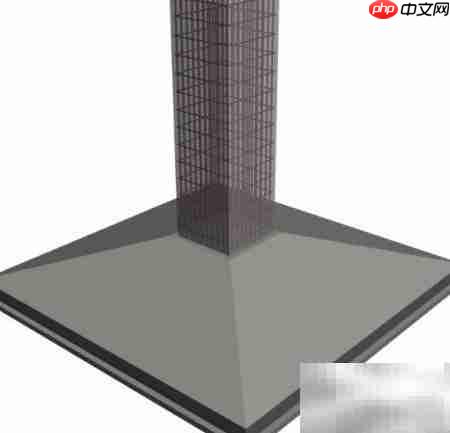

9、 最终生成柔性板式台阶基础的完整计算书与施工图成果，涵盖斜面板式、平面板式及带单级台阶的板式基础三种形式，具体构造详见附图说明。
