在天正暖通设计中，建筑底图的规范处理是保障后续绘图安全、避免返工的前提，必须严格执行底图清理与图层重构流程——这不是可选项，而是项目启动的第一道硬性门槛。

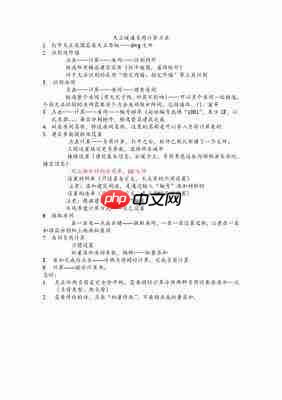

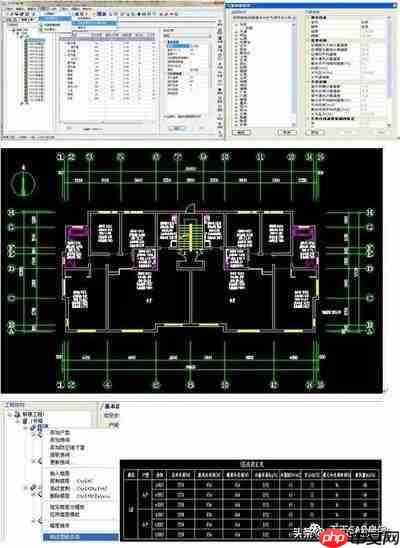

底图清理
打开原始建筑底图后，切勿直接开始绘制暖通内容。应首先执行【LAYWALK】命令，逐层观察图层内容，仅保留轴网、墙体、门窗、楼梯、标高、尺寸标注这六类核心元素所在图层；其余如家具、填充、装饰线、景观示意、冗余文字说明等全部临时关闭。若某图层关闭后导致大面积图形消失，说明存在图层依赖关系（例如标注关联墙线），此时应改用【LAYISO】进行隔离测试：选中一段墙体→执行 LAYISO→确认仅墙体及关联标注可见，从而反向识别必需共存的图层组合。此阶段不删除任何图层，仅做可视化筛选，确保操作全程安全可控。
随后新建专用底图图层“DT-ARCH”，颜色设为8号灰色、线宽0.15mm、线型Continuous；将已保留的六类核心图元统一移入该图层（对嵌套于块内的对象需先执行X炸开再操作）。严禁将底图内容置于“0”图层——否则插入风管、设备时极易混入底图线条，引发打印发黑、导出失败或审图退档风险。
最后执行【LAYFRZ】冻结所有非DT-ARCH图层，再框选全部DT-ARCH图元→输入【BLOCK】创建名称为“ARCH_BASE”的图块→删除原散图元→重新插入该图块→右键选择“在位编辑”→退出时勾选“将更改保存到图块定义”。至此，建筑底图已固化为不可编辑的锁定参照，图层干净、颜色统一、灰度可控，彻底杜绝误选误删隐患。
图层管理
在完成底图固化基础上，暖通专业图层须严格遵循T20-Hvac_V6.0标准进行组织：风管类图层（如HVAC_Duct_Main）统一设为色号1（蓝色）或RGB(0,0,255)，水管类（如HVAC_Water_Supply）用色号3（绿色）或RGB(0,128,0)，设备类（如HVAC_Equip）用色号10（红色）或RGB(255,0,0)，标注类（如HVAC_Tag）用色号4（青色）。所有图形颜色属性必须设为ByLayer，确保样式继承图层设定，而非锁定固定色值。
建议按系统逻辑细分图层：供水管、回水管、冷凝水管、新风管、排风管、加压送风管等均独立建层，并统一设置线宽0.30mm、Continuous线型；设备图层进一步区分主机、末端、阀门控制点；标注图层则按“系统编号”“技术参数”“安装说明”三级划分。所有图层命名须全大写、下划线分隔、语义明确（如HVAC_VALVE_CONTROLPOINT），便于后期批量筛选与协同管理。
日常操作中，可利用快捷键【3】一键隐藏非暖通图层（前提：先选中风管或设备等HVAC图层对象），配合【0】快速恢复全部显示；局部视图清理可使用JBYC命令临时隐藏穿插的楼梯轮廓、结构梁线等干扰元素，再通过HFKJ即时还原，全程不改变图层开关状态，兼顾效率与可控性。
