做暖通设计的同行，谁没经历过熬夜连水管、反复对齐管端的崩溃时刻？手动调整半天，稍一疏忽就出现缝隙或错位，后期改图还得挨根重调，效率极低。其实天正暖通内置的自动连接功能，只要参数设置到位，管线绘制时间可缩减约80%。今天我们就把水管自动连接与高效绘图的全流程操作梳理清楚，零基础也能轻松上手。

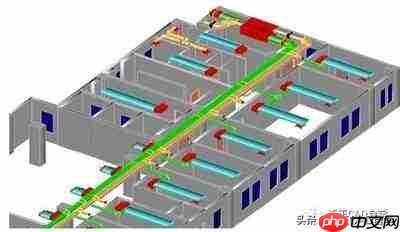

开启自动连接开关，为高效绘图打好基础
不少新手发现水管无法自动连接，根源往往在于未提前启用关键选项。在导入建筑底图后，进入左侧菜单栏【设置】→【管线通用设置】，于弹出面板中务必勾选“自动连接相邻端点”和“干管支管自动打断”这两项核心功能；同时将端点捕捉间距设为5–10mm——既能规避误捕远距离散点，又能确保邻近管线精准吸附对接。确认设置后，后续所有绘图操作均会默认启用智能连接逻辑，彻底告别逐点校准。

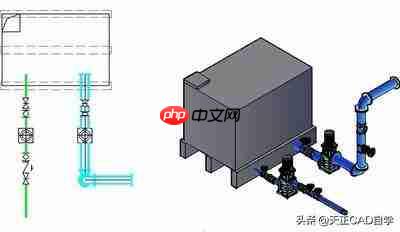

立管→干管→支管，三步完成系统化布管
第一步：定位主控节点。点击【水管】→【布置立管】，输入管径、标高等参数，在图纸中准确放置入户总立管及各楼层末端立管。
第二步：铺设主干管。调用【绘制水管】命令（默认快捷键：sg），在弹窗中选定水管类型（如冷水/热水/回水）及当前干管管径，从首根立管端点起始点击绘制；当光标靠近已布管线或立管端口时，系统即自动吸附并完成连接，无需拖拽微调。
第三步：延伸支管。由干管引出支管时，只要支管端点进入干管捕捉范围，软件将即时生成分支连接结构，无需额外插入三通或弯头。

零散管线一键批量连接，收尾仅需10秒
若绘图完成后仍有局部断开的管段，切勿再一根根手动处理。直接调用【连接管线】命令（快捷键：ljgx），框选全部待连的同类型、同管径水管，右键确认后，程序将自动识别所有临近端点并完成连接，同时智能修正轻微偏移，容错率极高。注意：不同类别（如冷/热水）或不同管径的管线默认不参与自动连接，这是系统的安全防护机制；如确需跨规格连接，建议先统一管径再执行批量操作。

熟练掌握这套流程后，原本耗时大半天的水管系统绘制，1小时内即可高质量交付，大幅削减重复性调整工作，释放更多精力投入方案优化与深化设计。（全文701字）
