前两篇内容已对常见且结构较为基础的dc/dc电源拓扑及其配套芯片进行了介绍。本文将聚焦于若干更具复杂性的dc/dc电源架构，深入解析其运行机理与关键设计要素，助力读者构建更深层次的电源电路认知体系，并强化高阶电源方案的实际应用能力。

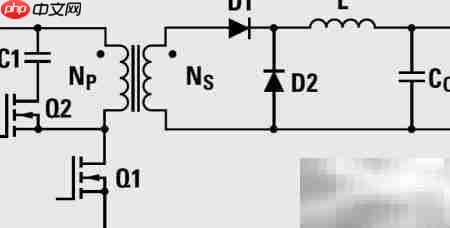

1、 主动钳位正激变换器（Active Clamp Forward）是一种极为重要的DC/DC电源拓扑。作为开关电源的一种，它支持软开关实现，在电压调节精度、动态响应及输出稳定性方面优于传统正激结构；但相应地，其控制逻辑与驱动时序设计难度更高。如图所示，该架构在降低开关损耗、提升整体能效方面表现突出，因此被广泛部署于高性能、高效率电源系统中。

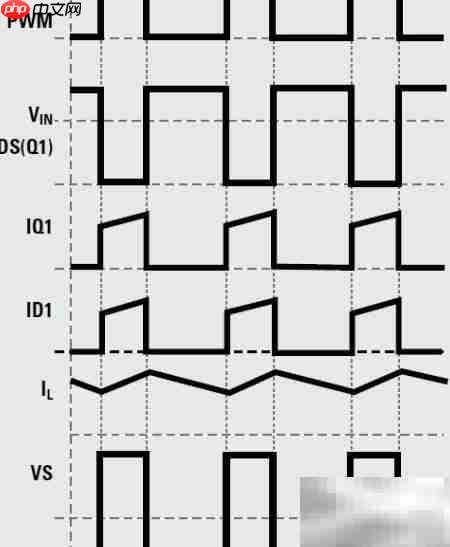

2、 通过融合ZVS-PWM等软开关策略与有源钳位技术，正激电路的整体性能得到明显优化。其典型输出电压与电流波形关系如图所示。主流适配的电源管理IC包括UCC2891、UCC3580等系列芯片。

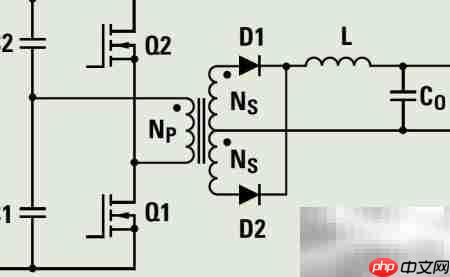

3、 半桥型DC/DC变换器是另一类典型架构，普遍采用ZVS谐振软开关方式工作。适用于该拓扑的控制芯片代表型号有UC28025、UCC3806等。

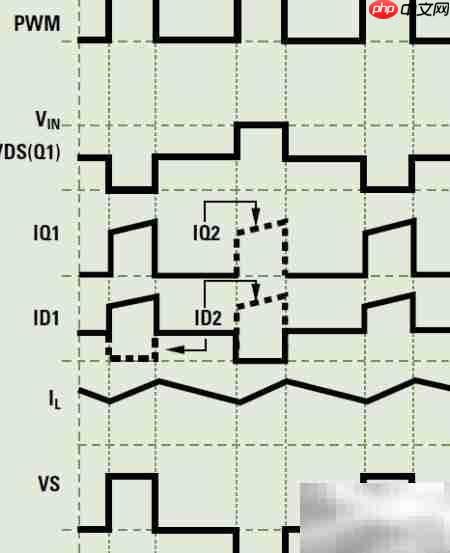

4、 其对应的输出电压与电流波形如图所示。

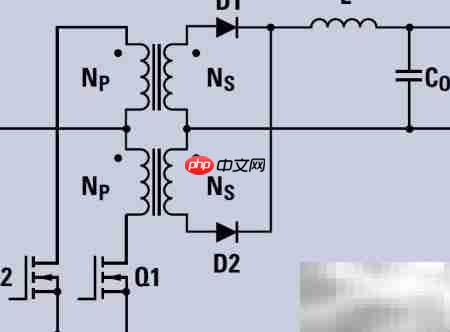

5、 推挽式DC/DC变换器亦属常用拓扑之一，常搭配UC3825A、UC3823A等增强型PWM控制器使用。此类芯片支持高达1.5MHz的工作频率，基于电流模式控制架构，具备快速瞬态响应能力与优异转换效率，特别适合对供电稳定性与动态性能要求严苛的应用场景。

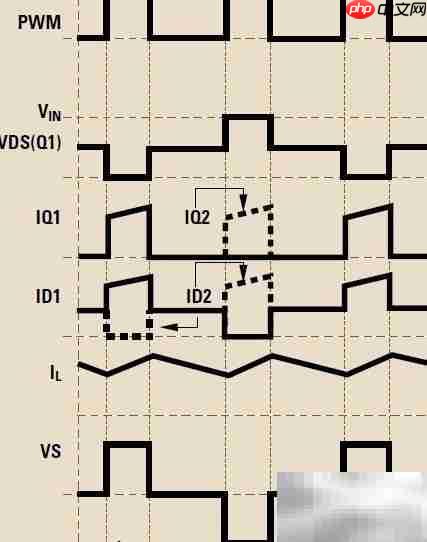

6、 对应的电压与电流输出波形如下图所示。

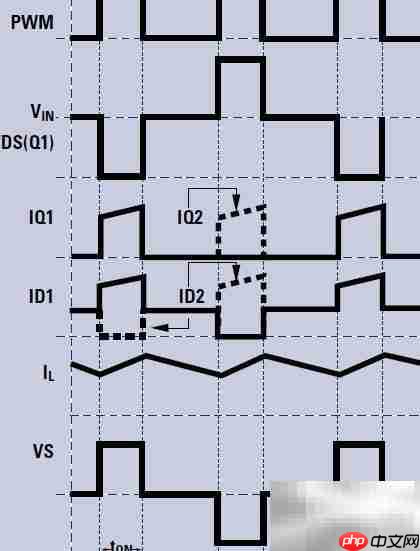

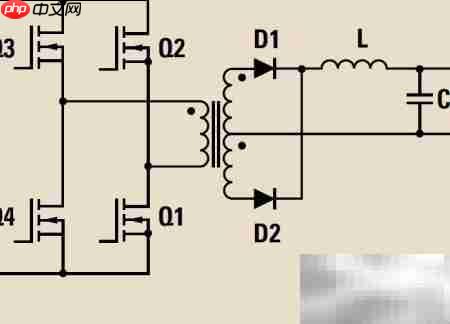

7、 全桥式直流变换器同样是大功率电源设计中的主流选择，典型方案如采用UCC3806等专用电源控制芯片。其输出电压与电流波形如图所示。该结构不仅具备高转换效率，还拥有良好的负载调整率与线性调整率，因而被大量应用于工业电源、通信电源及服务器电源等高功率密度系统中。
