性能持续攀升，功耗稳步下降：深度解析骁龙新一代旗舰芯片的能效演进逻辑
骁龙峰会临近，高通打破过往一贯的保密传统，在短短两周内接连发布两篇技术深度博文：8月25日聚焦CPU架构，9月2日详解GPU升级。GHz级主频、1.45GHz GPU运行频率、Matrix Cores等硬核参数集中曝光，引发数码圈广泛关注。然而若细读这两份官方文档，会发现一个高频词始终贯穿始终——功耗。
这绝非偶然，而是高通有意识的战略转向：功耗正从规格表中不起眼的一行参数，跃升为衡量本代芯片实际体验的核心标尺。
2nm：数字背后的真实物理跃迁
产业链多方确认，全新骁龙旗舰全系采用N2P（2nm增强型）制程工艺，这也是高通首款落地商用的2nm移动平台。相较前代3nm，晶体管密度提升约30%，在同等性能下功耗降低36%，而在相同功耗约束下性能提升达18%。36%这一数值意义重大——它意味着：续航不变的前提下，性能释放更激进；性能需求不变时，整机温控更从容、电池寿命更持久。
CPU：5GHz只是表象，功耗控制才是本质
5GHz主频无疑是CPU技术博文中最抓眼球的数据，但真正体现设计功力的，却是后半部分关于能效调控的细节。高通在自研Oryon CPU上实现了两大关键突破：
其一是“独立时钟域”机制。作为全定制核心，每个Oryon CPU单元均配备专属时钟域，支持按需独立调频。系统可依据负载类型与强度，精准唤醒特定核心——轻量任务仅启用高效能小核，重载场景则仅拉升超大核频率。高通真正的进步，并非单纯追求“跑得多快”，而在于“控得多准”：按需供电，毫瓦不冗余。
其二是FlexCache缓存架构。传统设计中，核心频繁访问系统内存本身即构成显著能耗来源。FlexCache将L2缓存重构为全域共享资源池，大幅提升数据驻留率，显著减少跨层级内存访问次数。高通的设计哲学清晰可见：先进制程负责“开源节流”，先进架构则确保每一份节省下来的功耗都物尽其用。
GPU：把功耗优化变成一道可计算的AI方程
GPU技术博文对功耗的刻画更为量化：新Adreno GPU延续三切片设计，频率由1.2GHz跃升至1.45GHz。但真正驱动能效跃升的，是三项结构性创新：

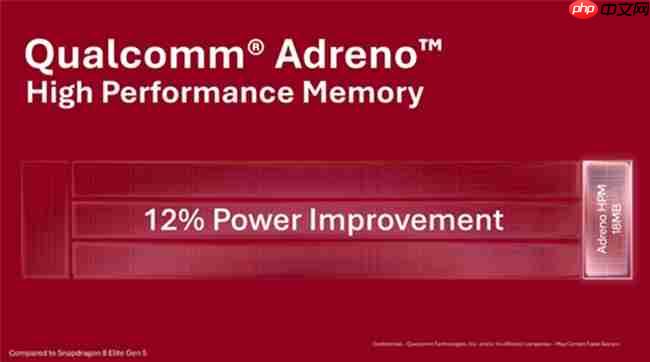

第一项是18MB HPM（High-Performance Memory）片上高速显存。图形渲染过程中的中间帧、纹理、指令等关键数据直接驻留于片上，大幅削减与系统内存之间的数据搬运频次。据高通实测，该方案可带来约12%的功耗优化。
第二项是Matrix Cores矩阵计算单元。这是Adreno GPU首次集成面向AI推理的专用硬件模块，使轻量级AI模型可原生嵌入图形处理流水线，避免数据在GPU、NPU、内存之间反复迁移——每一次路径压缩，最终都转化为实实在在的能耗下降。
第三项是Adreno Neural Fusion技术。依托Matrix Cores，AI超分与帧生成能力深度融入渲染链路，相较上一代独立AI加速方案，最高可实现40%的功耗降幅。12%叠加40%，让高画质游戏运行更持久、更冷静。
为何功耗成为本代叙事主线？
高通为何倾注如此多精力打磨功耗？答案或许比预想更直白——功耗，正决定终端侧AI的落地纵深。
从CPU调度到GPU渲染，从FlexCache到Neural Fusion，高通在每一篇技术文档中反复践行同一逻辑：以最小能耗承载最大智能负载。因为未来的智能体（Agent）应用，要求手机本地实时完成语音理解、图像识别、多模态融合推理及复杂任务协同调度——这些能力带来的功耗压力呈指数增长。若底层芯片缺乏精细化功耗管理能力，再亮眼的AI参数也终将受限于发热、降频与续航坍塌，沦为纸上谈兵。
本代骁龙真正构建的竞争壁垒，并非堆砌算力峰值，而是将能效比本身锻造成AI时代的底层竞争力。
