大电流发生器是电气系统调试过程中用于输出大电流的核心设备，广泛应用于发电厂、变配电所、电器制造企业以及科研与试验单位。该设备适用于短时或间歇性工作模式，具备结构紧凑、重量轻、便于携带、运行稳定、操作直观、维护便捷等特点，已成为上述领域中不可或缺的专业检测工具。
1、 本设备为JT系列便携式结构，主要由仪表指示面板与操作控制面板组成。仪表面板上配置了大、小双量程电流表及量程切换开关（采用钮子式设计），绿色指示灯用于显示电源接入状态，红色指示灯则反映设备运行状态。操作面板设有绿色启动按钮与红色停止按钮，并集成主控电路系统，实现对整机运行的高效控制，操作逻辑清晰、功能分区明确，特别适合各类现场移动作业环境。
2、 输入端采用一次接线柱方式接入，下部设置大电流发生器的二次侧输出端子，支持“开门式”与“不开门式”两种接线方案，适配不同安装条件与使用习惯。
3、 实施大电流测试前，须严格依据设备内部电路图完成线路连接。根据目标输出电流值，合理选定电流表量程档位。操作流程如下：首先将调压器手轮调至零位；随后按下绿色启动按钮；再缓慢顺时针旋转调压器手轮，同步密切监视电流表数值变化，直至升至所需电流水平；试验结束后，应立即逆时针将调压器归零，并按下红色停止按钮切断电源，确保设备安全停机。整个调节过程须保持匀速平稳，防止因突加电流造成设备冲击或误动作。

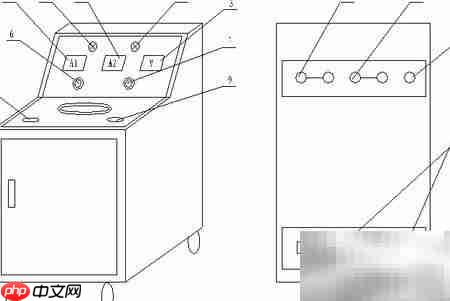

4、 面板布局示意图
5、 电流表、电压表、状态指示灯及电流量程选择开关
6、 7. 电压量程选择开关 8. 运行启动按键 9. 停止按键 10. 主电源输入接线柱 11. 仪表信号接线柱 12. 安全接地端子 13. 大电流输出接线排

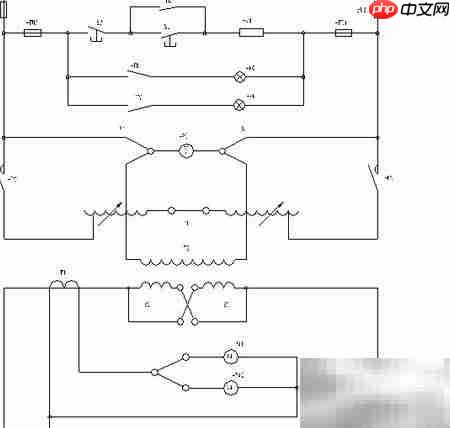

7、 单相供电控制原理图
8、 主回路保护熔断器FU1、FU2；控制回路保护熔断器FU3、FU4
9、 启动/停止按钮通过控制交流接触器的吸合与释放，实现主回路通断
10、 调压器T1配备HG（运行）与HR（停止）状态指示灯
11、 低压大电流输出经电流互感器转换后提供标准测试信号
12、 S2为电流调节专用开关，S1为电压档位切换开关
13、 PA1与PA2分别为两路独立电流测量仪表
14、 次级输出电压若高于6V，可根据用户实际需求进行定制化设计
15、 本产品属于干式结构大电流发生器，内置自耦调压器，通过精准调节输入电压来获得不同等级的大电流输出，灵活适配多种应用场景。
16、 设备默认采用380V三相四线制供电；如需接入220V单相电源，则T1调压器的绕组接法必须严格按照厂家技术规范执行。
17、 当额定输出电流在1000A以下时，设备不配置电压表，且S1电压切换开关处于未接入状态。
18、 外接铜质导线截面积推荐按6A/mm²标准选取，总长度不得超过3米。
