第一章：概述

1、 第一章 概述

2、 SLQ型大电流发生器是电气系统调试过程中用于提供高幅值电流的关键设备，广泛应用于发电厂、变配电所、电气设备制造企业，以及科研院所与试验检测机构。该装置采用短时或间歇式运行模式，具备结构紧凑、便于移动、运行可靠、操作直观、维护便捷等特点，已成为上述领域中不可或缺的专业测试工具。

3、 第二章 产品结构组成

4、 本设备为JT系列可移动式设计，核心部件包括仪表指示灯板与操作控制面板。仪表板上配置了双量程电流表（大/小量程）及对应的量程切换钮子开关；绿色指示灯用于显示电源已接入，红色指示灯则表明设备正处于运行状态。操作面板集成绿色启动按钮、红色停止按钮，并内置工作控制模块，整体布局合理、功能明确，便于用户实时掌握并调控设备运行状况。

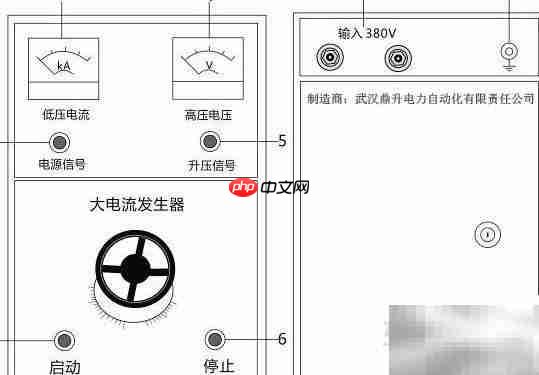

5、 输入端采用一次接线柱方式接入，底部设有升流器二次侧大电流输出接口，支持开门式与闭门式两种接线方案，具体结构布局参见下图所示。

6、 第三章 操作说明

7、 实施大电流试验前，须严格依据设备电路图完成线路连接。根据目标输出电流大小，准确选择电流表量程档位。操作起始前，应先将调压器手轮归零；随后按下绿色启动按钮；再缓慢顺时针调节调压器手轮，同步密切监视电流表指针变化，直至达到预设电流值。当试验完成或达到设定限值后，须立即逆时针旋转手轮回零，并按下红色停止按钮切断电源，以保障全过程安全可控。整个操作流程要求平稳、精准、有序。

8、 第四章 技术参数与使用条件

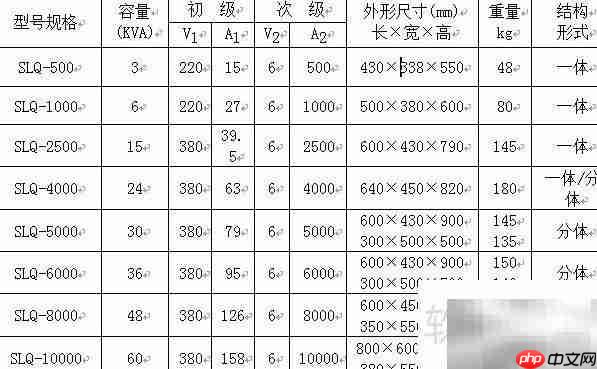

9、 本设备按5分钟短时工作制设计，在断续运行模式下建议单次通电时间不超过2.5分钟，相邻两次工作间隔宜大于10分钟。详细规格与技术指标如下：

10、 第五章 工作原理

11、 主回路保护由熔断器-FU1、FU2承担；控制回路则由-FU3、FU4提供过载防护。

12、 启动操作通过按下SP（停止）与ST（启动）按钮实现，从而驱动KM交流接触器吸合。

13、 HG（绿灯）、HR（红灯）分别对应T1调压器的供电与运行状态指示。

14、 本设备亦可作为低压大电流源，配合电流互感器开展联合测试作业。

15、 S2为电流调节开关，S1为电压档位切换开关。

16、 PA1与PA2分别为两路独立电流测量仪表。

17、 若需次级输出电压高于6V，可根据实际需求定制订购。

18、 本产品系我公司自主研发生产的干式大电流发生装置，配备自耦式调压器对输入电压进行连续调节，从而输出满足多种工况要求的大电流。

19、 设备标准供电电压为380V，若接入220V电源，则T1调压器的接线方式必须严格遵循厂家提供的接线规范执行。

20、 对于额定输出电流在1000A以下的型号，电路中未配置电压表及S1电压切换开关。

21、 外部连接铜导线截面积应按不低于6A/mm²的标准选配，且总长度不得超过3米。

22、 第六章 使用与日常维护注意事项

23、 开箱验收时，请重点检查主回路各接线端子是否紧固无松动，调压器电刷与绕组接触是否良好。

24、 长期闲置后重新启用前，须使用500V兆欧表测量主回路对外壳（地）的绝缘电阻，其值不得低于0.5MΩ。

25、 输入电源电压须与设备铭牌标称值（如220V或380V）保持一致，允许波动范围为±10%，电源频率应为50Hz。

26、 绝对禁止在带负荷状态下切换电流档位开关。

27、 调节调压器手轮时应保持匀速缓慢，防止因冲击造成内部元件损伤。

28、 满负荷连续运行时间不得超过5分钟；若需重复使用，每次通电时间应控制在2.5分钟以内，且两次工作之间的时间间隔不少于10分钟。
