solidworks motion模块是一款功能实用的运动仿真工具，相比adams软件，其操作更为直观、入门门槛更低，适用于常规的机构运动学与动力学分析，能够较好地支撑一般机械系统的动态行为模拟。

1、 打开已构建完成的装配体文件，在SolidWorks主界面中开始后续操作。

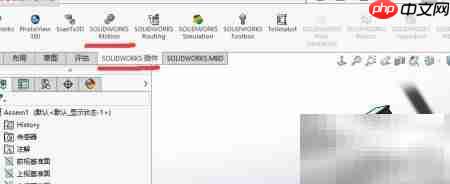

2、 进入“工具”→“插件”，在插件管理列表中勾选“SolidWorks Motion”，启用该仿真模块。注意：该插件默认不随软件启动而自动加载，需用户主动激活方可使用。

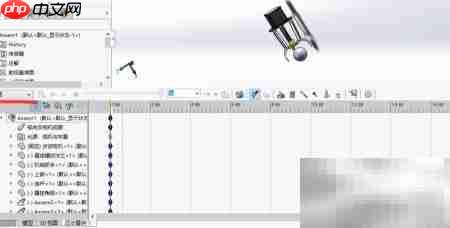

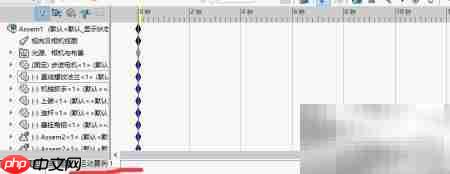

3、 插件启用后，点击界面左下角的“运动算例”标签，即可切换至Motion仿真工作环境。

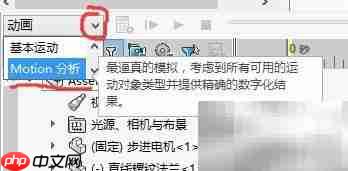

4、 在运动算例界面中，将仿真类型由默认的“动画”更改为“Motion”。具体操作为：单击运动算例区域左上角的下拉菜单图标，利用鼠标滚轮滚动选项列表，定位并选择“Motion”。

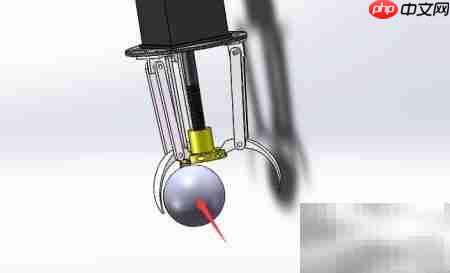

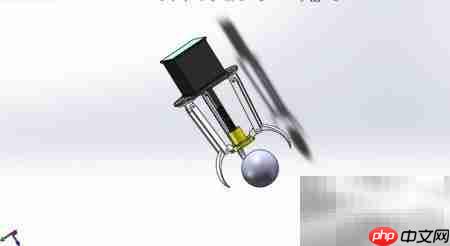

5、 仿真建模的第一步是定义驱动源。本例中，通过丝杠带动黄色螺纹法兰沿轴向移动，进而推动连杆机构使抓手张合，最终完成对球体的夹持动作。

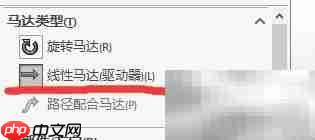

6、 将螺纹法兰的轴向平移设定为主动输入，并在电机类型中选择“线性马达”。

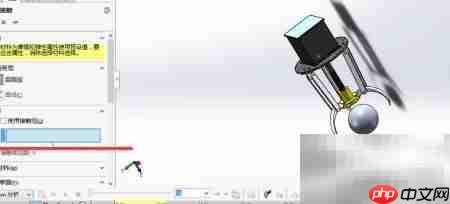

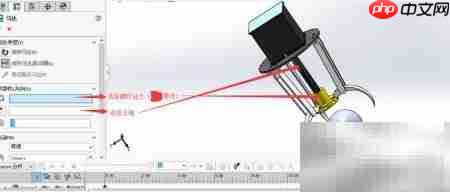

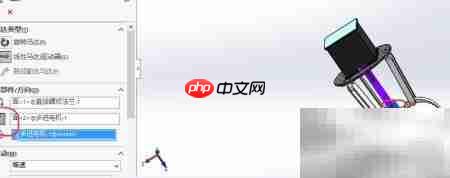

7、 按照图示指引，依次选取螺纹法兰与主轴作为运动关联对象；若初始设定的方向与预期相反，可点击主轴前方带双向箭头的控制框进行方向翻转。

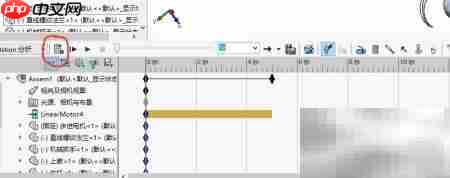

8、 初步设置完成后，可先行运行一次仿真以检验模型配置是否合理。点击“计算算例”按钮启动求解，系统将进行数值运算（耗时依模型复杂度而定）。待计算结束，观察装配体是否按预设规律运动；确认无误后，再进入后续步骤。

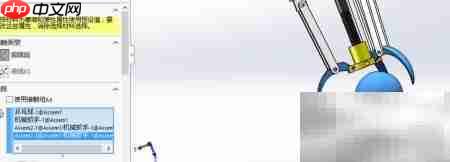

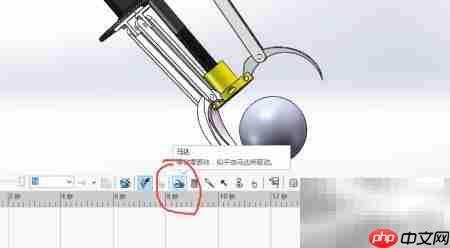

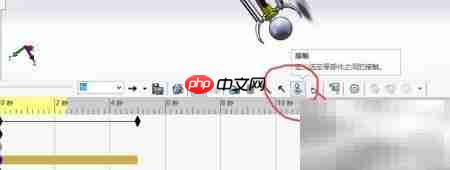

9、 为防止抓手在闭合过程中穿透球体，需在二者之间建立物理接触关系。点击“实体接触”命令，依次选中三个抓手部件及球体，检查选择正确后，点击右上角的确认图标（✓）完成设置。

10、 至此，所有仿真前的关键设置均已就绪。

11、 再次执行第7步所描述的操作流程，启动新一轮运动仿真计算。可通过手动拖拽球体位置，调整其与抓手之间的初始空间关系，从而评估不同工况下抓取机构的动作响应特性。每次调整球体位置后，均需重新点击“计算算例”以刷新仿真结果，支持迭代优化设计。
