端侧ai正加速从技术构想迈向规模化商用阶段，但产业落地过程中面临的挑战，并非仅源于算力不足；硬件改造成本高、模型移植周期长等问题，已成为制约终端智能化升级的核心瓶颈。如何让算力触手可及、让模型即刻可用，已成为推动端侧ai普及的关键突破口。

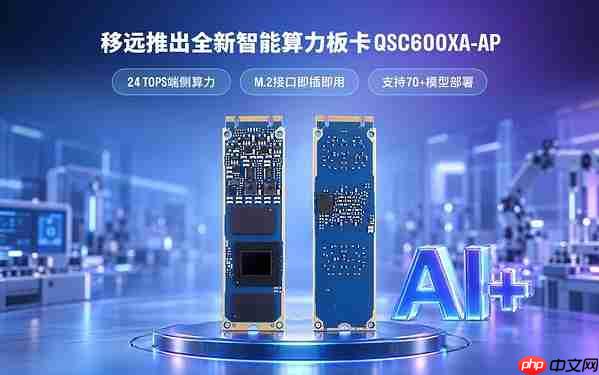

9月29日，全球领先的物联网整体解决方案提供商移远通信正式发布全新智能算力板卡QSC600XA-AP。该产品采用标准M.2封装形态，支持“即插即用”部署方式；凭借高达24TOPS的端侧AI算力与成熟的模型适配能力，有效破解了传统嵌入式设备在AI算力扩展难、系统集成复杂度高等难题，助力客户高效完成端侧AI算力的迭代升级与规模化部署。
24TOPS强劲算力，轻松应对复杂AI模型
QSC600XA-AP搭载AX8850芯片，其NPU算力达24TOPS@INT8，支持混合精度推理，全面兼容Transformer、ViT、DETR等当前主流的前沿神经网络架构，可高效支撑图像分类、目标检测、语义分割以及轻量级大模型推理等多种端侧AI任务。
在提供强大计算性能的同时，该板卡对功耗进行了精细化优化：NPU满载运行时整板功耗仅为5W，在高性能与低功耗之间实现了良好平衡。
硬件配置方面，QSC600XA-AP集成八核ARM Cortex-A55 CPU，主频1.5GHz，标配8GB LPDDR4X高速内存（亦可选配4GB），充足的处理器资源与内存带宽，足以满足多任务并发调度、复杂系统实时响应等严苛需求。
多媒体能力上，QSC600XA-AP支持H.264/H.265格式的硬件级编解码，可稳定处理高码率视频流，充分适配数字标牌、智能安防、远程视频传输等对实时性与画质要求较高的端侧AI应用场景。
标准M.2接口设计，实现零门槛算力升级
硬件性能只是基础，能否以低成本、短周期快速融入现有终端设备，才是端侧AI能否真正落地的关键所在。M.2作为PC及嵌入式系统广泛采用的标准扩展接口，为AI算力扩展提供了成熟可靠的路径——存量设备无需重新设计主板，即可便捷接入AI能力。
QSC600XA-AP正是基于这一通用规范打造。其物理规格为M.2 2280 B-M Key，采用PCIe 2.0高速总线，尺寸为22×80×3.1mm，裸板重量约6.37g。标准化的设计使其可直接插入各类支持M.2插槽的设备中，无需额外定制载板，大幅简化了端侧AI硬件集成流程。

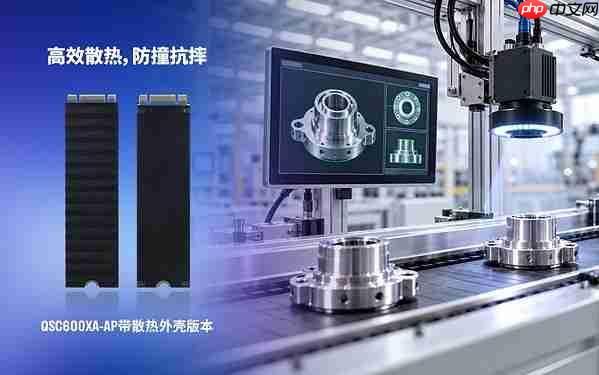

为适配更多样化的部署环境，移远通信同步推出配备金属散热外壳的版本，兼具高效散热与物理防护双重功能，确保在高负载、长时间连续运行或工业级恶劣环境下仍能维持稳定性能输出。
此外，该板卡已原生适配Intel、AMD、Raspberry Pi、Rockchip等主流硬件平台，内建Linux 5.15内核支持，并兼容Windows、Android、Ubuntu等多种操作系统，真正实现跨平台“即插即用”的端侧AI算力拓展能力。
依托紧凑体积与卓越性能，QSC600XA-AP可广泛应用于边缘计算网关、服务机器人、工业自动化控制、智能安防系统、数字广告屏，以及家用路由器、家庭网关等多元终端场景，助力客户快速打造具备本地AI处理能力的智能产品。
超70款模型预置，开箱即用，快速交付
QSC600XA-AP的价值不仅体现在硬件性能层面，更源于爱芯元智AX8850平台所构建的成熟模型生态体系。
该板卡已预集成超过70个主流开源AI模型，覆盖大语言模型（LLM）、多模态大模型（MLLM）、语音识别、图像生成、AIGC内容创作等多个技术方向，包括Qwen3.5系列、Qwen3-VL系列、Qwen2.5-VL系列、YOLO系列、Whisper等业界广泛应用的热门模型。依托AX8850完善的工具链与模型优化能力，新模型亦可快速完成适配与部署，帮助客户持续引入前沿AI能力。
用户获得板卡后，无需再投入大量人力进行模型转换、量化压缩、精度校准及兼容性验证等工作，即可直接加载运行，显著缩短开发周期，降低端侧AI应用的研发门槛与综合成本。
目前，QSC600XA-AP已全面进入商用阶段，移远通信面向客户提供算力板卡样品用于测试与评估。
