阐述当代光纤到户（ftth）系统的设计范畴与实际应用经验。
1、 首先开展地下通信管道的规划设计，调取并打开项目总平面布置图。
2、 结合小区建筑类型及布局结构，逐栋统计住户数量，据此估算光分路器配置规模；而配纤容量的确定，将直接影响管道管孔数量的统筹安排与方案制定。
3、 本项目住宅形态以低密度别墅与高层集合住宅为主。

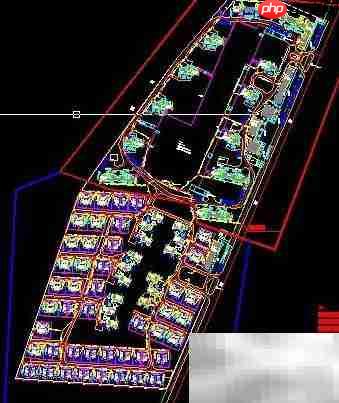

4、 图中红色区域代表11至26层的高层住宅楼群，蓝色区域则为联排或独栋别墅区。请对照各单体建筑图纸，核查每层住户数量及弱电入户点位，该类信息已直接标注于施工图中，是后续设计的关键依据。
5、 在完成前期建筑与用户数据分析基础上，正式启动管道系统设计流程。
6、 光缆接续点（接头盒）所在位置应至少设置60×90mm规格的手孔；而配线段落常规采用50×50mm尺寸手孔。
7、 在光缆密集敷设区域，尤其是小区主干光缆路由路径上，宜优先选用更大规格的手孔以保障后期扩容与维护空间。
8、 管道绘制过程中建议新建专用图层，将手孔统一定义为图块对象，并关闭或清除冗余图层。开发商原始图纸往往包含大量非必要图层，须进行精简处理，确保图纸表达清晰、逻辑严谨。

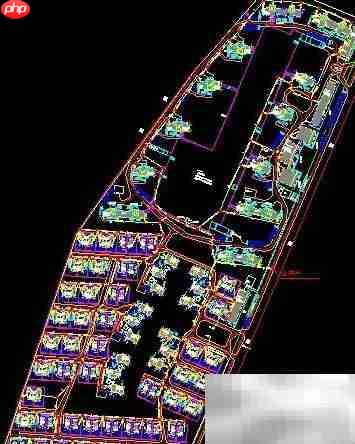

9、 如下图所示：
10、 光缆线路路径规划

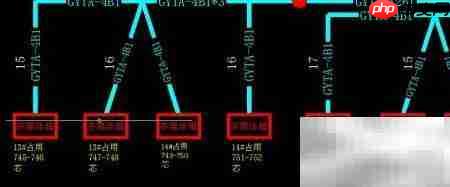

11、 线路设计须预留冗余容量，一般按终端用户数上浮30%配置芯数；芯数多出1～2芯属合理范围，例如服务10户时可配置12芯光缆。线路绘制完毕后，须在图中明确区分“已用芯数”与“预留芯数”。图1所示案例中，芯数编号、光缆型号标识规范统一，路径长度标注简洁明了，利于现场识别与施工执行。

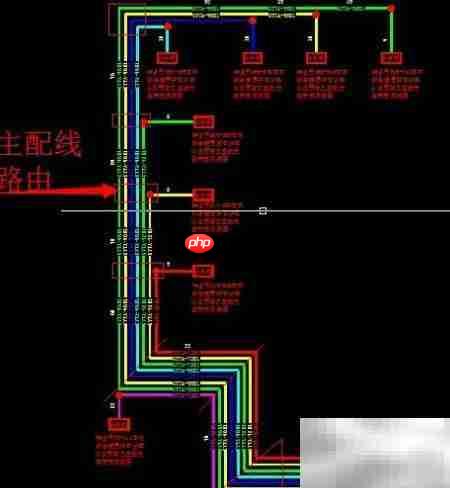

12、 图2展示了预留段落的示意标注方式，目前尚无强制性统一标准，核心原则是以施工人员能快速理解、便于现场操作为根本目标。
13、 针对高层住宅的配线实施策略如下：

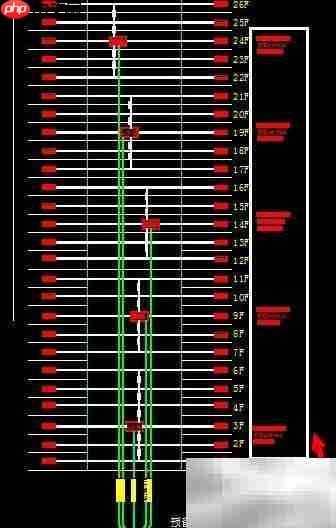

14、 应为每栋单体建筑单独编制熔接表，或对相同户型、相同结构的楼栋归类编制共用熔纤图表；图纸中需完整呈现皮线光缆的穿放路径体系，图面空白处即表示皮线光缆的实际敷设走向。

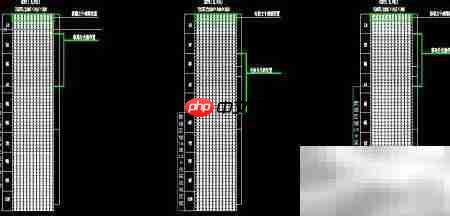

15、 如图所示，分光分纤箱选型需匹配所服务用户规模，常见规格为12芯或24芯，兼顾当前接入与未来扩展需求。
16、 完成线路布设规划后，须同步开展中心机房端的光缆成端与设备部署设计：需预留主干光缆（连接局端机房与小区弱电间）的终接位置，并为光分路器提供安装空间。本工程共配置3组720芯单面ODF配线架，具体排布详见附图。此外，应科学划分弱电机房功能分区，优化设备布局，提升运维效率，增强整套光网络系统的可靠性与可持续升级能力。

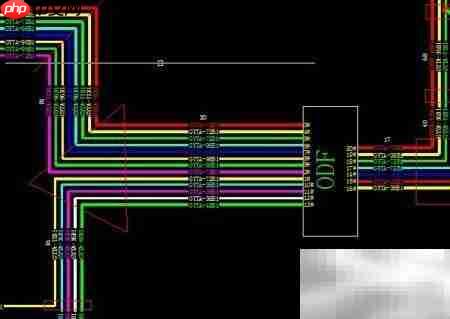

17、 如下图所示：
