在进行有限元网格建模过程中，通常会将发动机等重型部件等效为集中质量点，并将其布置在部件的质心处，以简化模型并提高计算效率。以下是在hypermesh中创建并赋予集中质量点的具体操作步骤，确保质量模拟的合理性与仿真结果的可靠性。

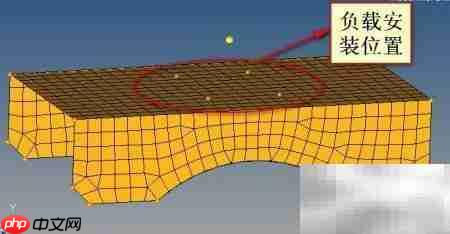

1、 启动HyperMesh并加载已完成的网格模型后，可识别出支架上分布的四个刚性安装点（硬点），而位于支架上方的临时节点（temp node）则用于表征所施加负载的质心坐标。

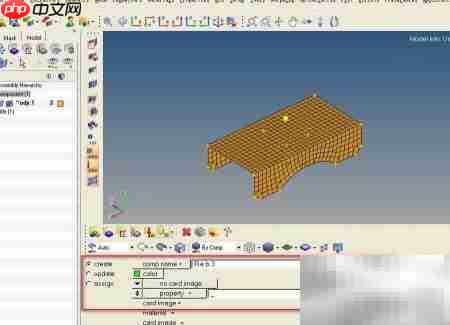

2、 接下来需新建两个独立的组件：Rb3组件用于构建支架与质心之间的刚性连接关系；Mass组件则专门用于承载和定义集中质量单元。
3、 组件创建完毕后，项目树中将同步显示这两个新增组件。随后，在工具栏中依次点击 >1D > RBE3，即可进入RBE3单元的定义界面。

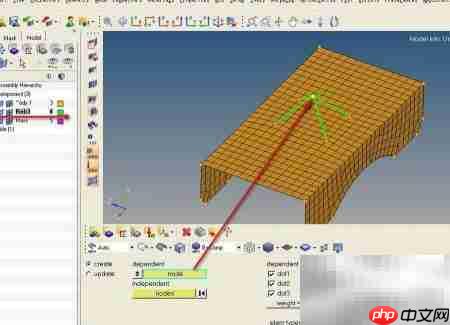

4、 在RBE3设置面板中，将单元类型指定为rbe3；将质心位置对应的节点设为依赖节点（dependent node），四个安装硬点设为独立节点（independent nodes）；依据实际装配关系完成节点选取，核对无误后点击“Create”按钮，完成RBE3刚性连接单元的建立。该步骤对后续载荷传递路径的准确性具有决定性影响。

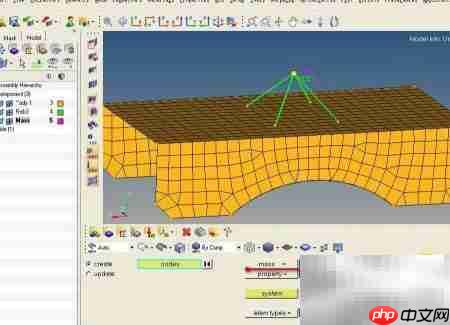

5、 完成RBE3设置后返回主界面，继续在菜单中选择 >1D > Mass 进入质量单元创建模块。在Nodes输入框中选定质心节点，在Mass字段中填入数值0.1（注意单位默认为吨）；Element Type下拉菜单中选择CONM2类型，确认参数无误后点击“Create”，生成集中质量单元。特别提醒：执行RBE3及质量单元创建前，务必先切换至对应component（Rb3或Mass），确保所有操作均在目标组件内进行，防止模型拓扑混乱，保障分析模型的完整性与求解收敛性。
