随着汽车电子设备数量持续增加，熟练读懂电路图已成为维修人员必备的核心技能。下面将详细讲解如何结合电路图对宏光车型的电子时钟开展故障诊断与修复工作。
1、 电子时钟模块

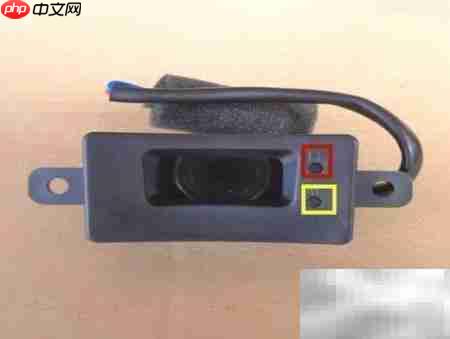

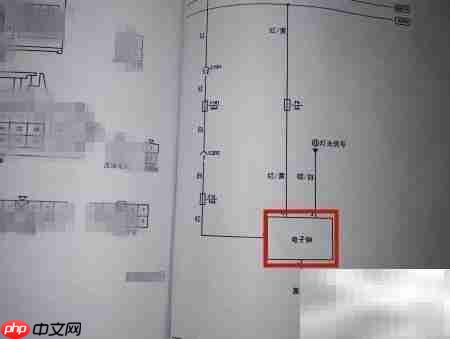

2、 整体电路设计简洁，核心仅由一块电子时钟模块构成，负责时间信息的显示功能。若发现时间显示不准确，可通过模块表面设置的两个调节触点，分别对小时和分钟进行手动校准，操作简单且响应直观。
3、 供电系统

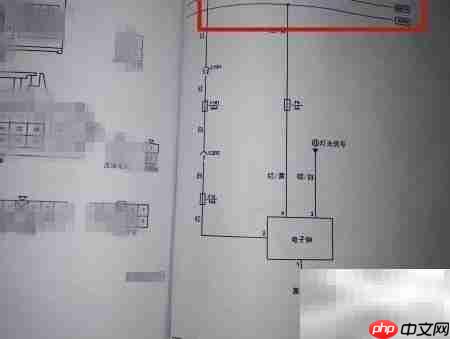

4、 尽管结构精简，该电路仍配备两路独立电源：一路为常电（即不受点火开关控制的持续供电），另一路则受点火钥匙控制。当电子钟完全无显示时，应首先聚焦于电源环节，逐项验证两路供电状态，尤其需关注钥匙控制电源在不同档位下的通断是否正常。
5、 接地回路
6、 电子时钟仅设有一个接地端子，便于检测。可借助万用表测量接地导线与车身搭铁之间的电阻值，或检测其与蓄电池负极间的电压差，从而快速判断接地是否可靠有效。
7、 背光照明功能

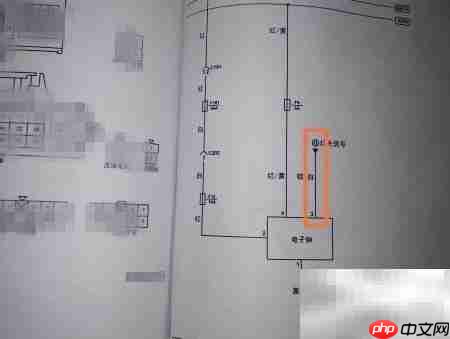

8、 在夜间环境下，当驾驶员开启驻车灯（示宽灯）后，电子钟背光电路同步激活，使显示屏背景均匀点亮，显著增强可视性，提升人机交互体验。
9、 熔丝配置

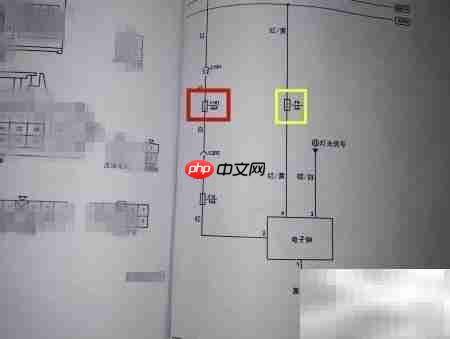

10、 从电路图可见，本系统共配置三枚熔断器。维修中可根据故障现象精准锁定检测范围：若整车出现断电现象，优先检查F101；而仅电子钟失灵时，则只需重点排查F9熔丝即可，大幅提升排故效率。
11、 典型故障特征
