高清画面分割器是一种可在单个屏幕上同步显示多种输入信号的设备，兼容hdmi、dvi、vga、sdi及复合视频等多种信号源。提供2、4、8、9、12、16等不同分割模式，满足多样应用需求。支持usb信号切换功能，内置4路鼠标键盘切换，可实现四组用户共享一套键鼠操作，具备高效便捷的kvm管理能力，提升多信号处理效率与操作体验。

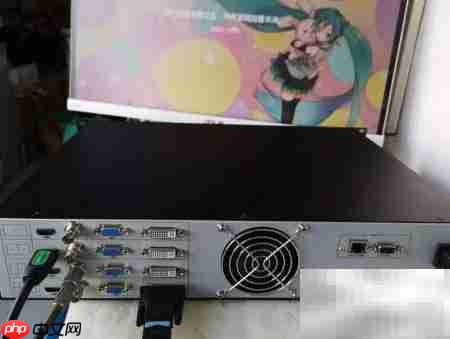

1、 后侧板设有四组信号输入输出通道，每组包含四个接口，分别为HDMI、CVBS/SDI（共用同一接口）、VGA作为输入接口，DVI则为输出接口。第一路输出仅支持第一路输入信号，第二路输出可接收前两路输入信号，依此类推，第四路输出可兼容全部四路输入信号，通常情况下显示设备均连接至第四路输出。每一路输入接口只能接入一种类型的信号源。例如，当前配置为：第2路输入使用HDMI信号，第3路输入使用CVBS信号，最终通过第4路DVI接口统一输出四路整合后的信号，实现多源信号的集中处理与显示。

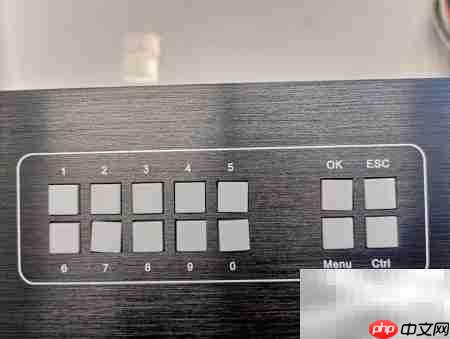

2、 前方控制面板操作，按键功能如下所示。

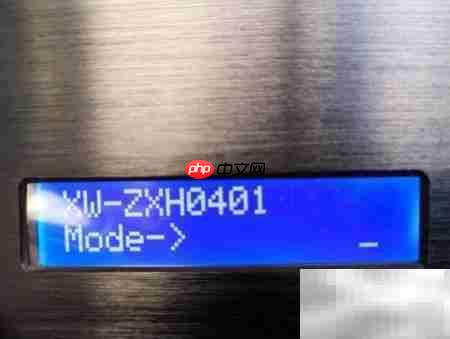

3、 按下Menu键进入模式设置，选择画面分割方式，例如四分屏，输入数字键4后按OK键确认即可完成设置。

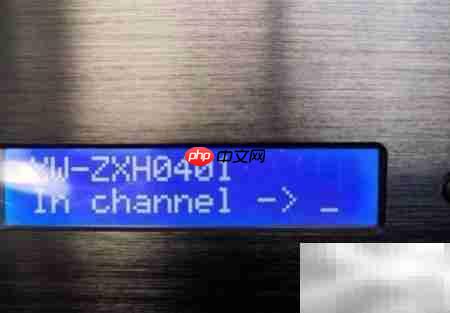

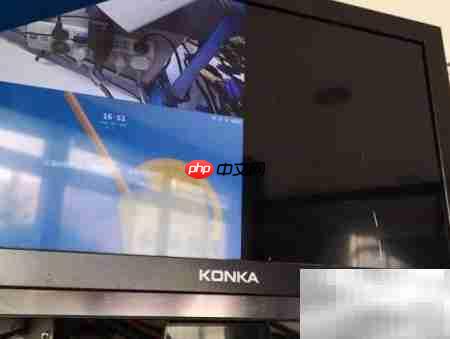

4、 按下Menu键进入通道模式设置信号输出，按照上述连接方式，先按1加确认键选择信号源，再按2加确认键，第一画面即显示；随后依次按3加确认键和1加确认键，第三个画面出现，其余通道操作方法相同。

5、 其他模式简要说明

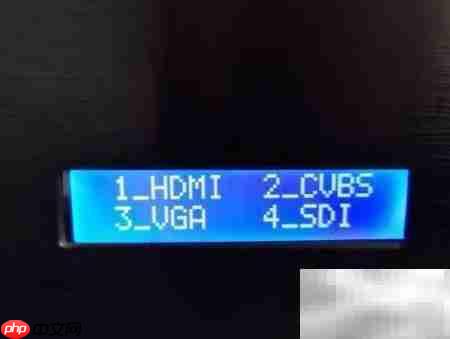

6、 选择要全屏显示的信号源路径

7、 保存当前分割方案至安全模式

8、 加载模式：调用已保存的分割方案

9、 系统重置，恢复初始状态。

10、 通过USB信号切换实现键盘、视频和鼠标共享管理
