在工程设计、建筑设计等实际工作中，常常需要将pdf格式的文档转换为cad（computer-aided design）格式，以便开展后续的编辑、修改与深化设计。pdf凭借其出色的跨平台兼容性与内容呈现稳定性被广泛使用；而cad文件则因具备专业级绘图能力、参数化建模及高精度编辑功能，成为行业标准格式。那么，pdf如何高效、准确地转为cad文件？本文将为您详解两种主流转换方式。
方法一：借助专用PDF转CAD工具
专业的PDF转CAD软件专为图纸格式迁移而开发，可精准识别PDF中的矢量图形、线条、标注及文字结构，并将其还原为DWG或DXF等CAD原生支持的格式。这类工具普遍配备直观的操作界面，支持多文件批量处理，并在转换过程中最大限度保留原始图纸的比例、图层、线型及几何精度。
优势：
- 转换精度高，能较好维持图纸原有结构与细节；
- 支持批量导入与导出，显著提升处理效率；
- 提供多种输出格式选择及参数自定义功能，适配不同项目需求。
不足：
- 部分功能完善的软件需付费授权；
- 若PDF中含大量嵌入图像、复杂字体或非标准矢量元素，转换耗时可能增加，且结果需人工校验。
推荐工具：PHP中文网PDF转换器
操作流程如下：
1、下载并安装PHP中文网客户端，启动程序。

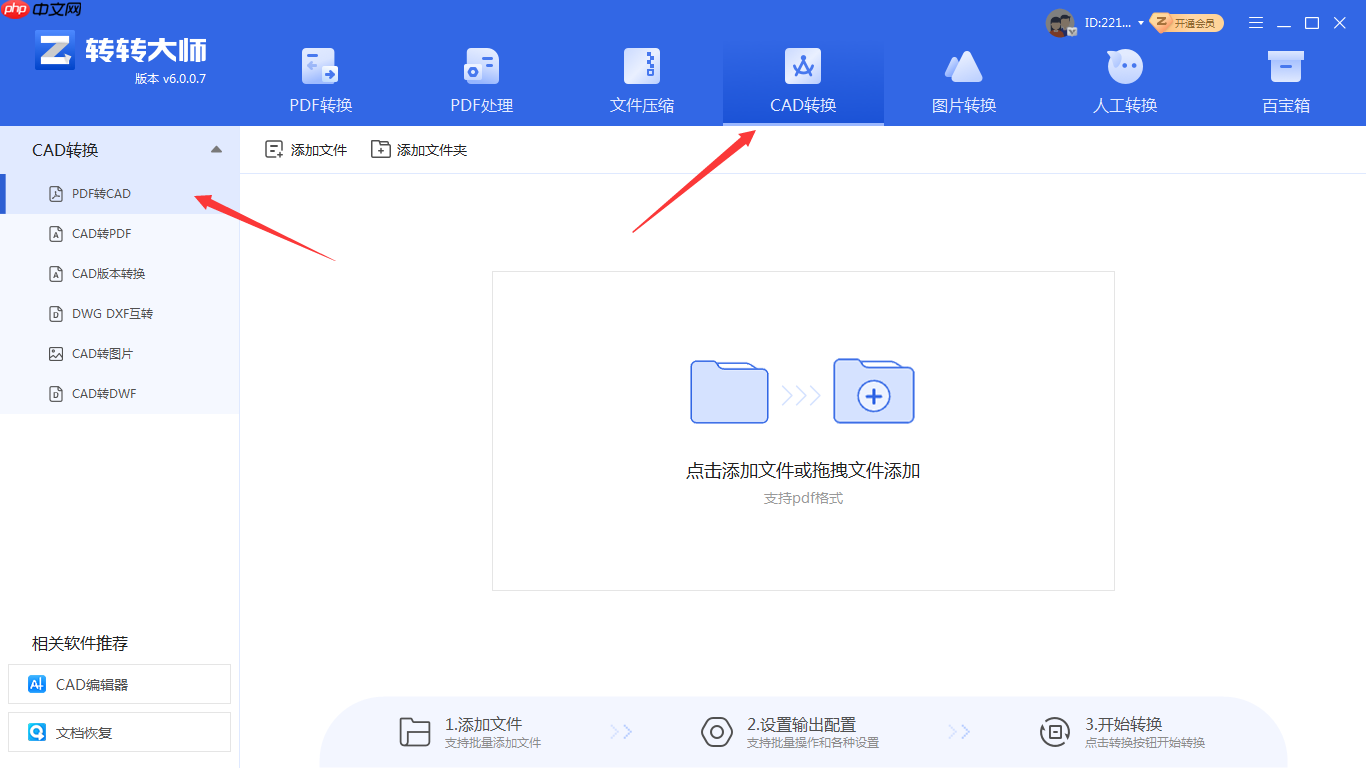

2、进入主界面后，点击“CAD转换” → “PDF转CAD”，随后上传待转换的PDF文件。

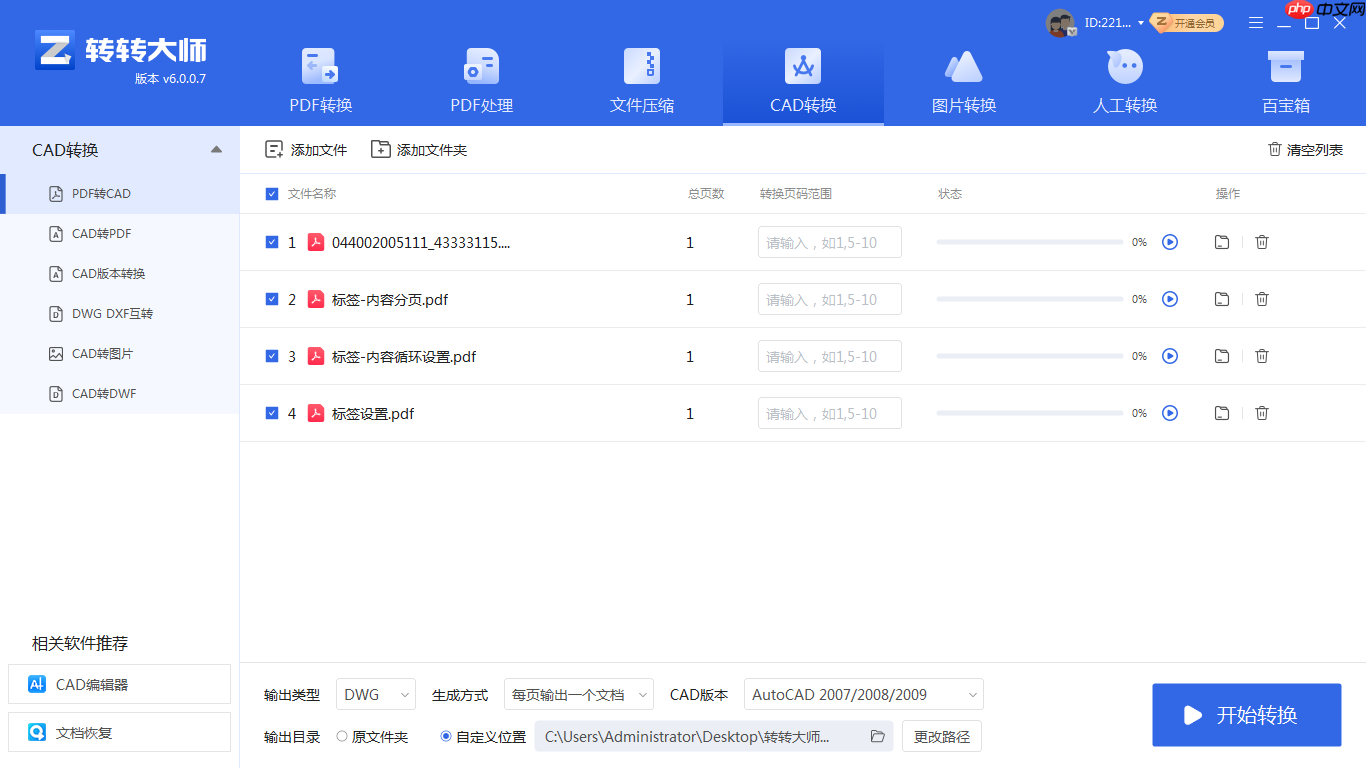

3、如需调整输出设置（如目标格式、图层映射、单位精度等），可在该步骤进行配置；若需批量处理，可点击“添加文件夹”一键载入多个PDF。

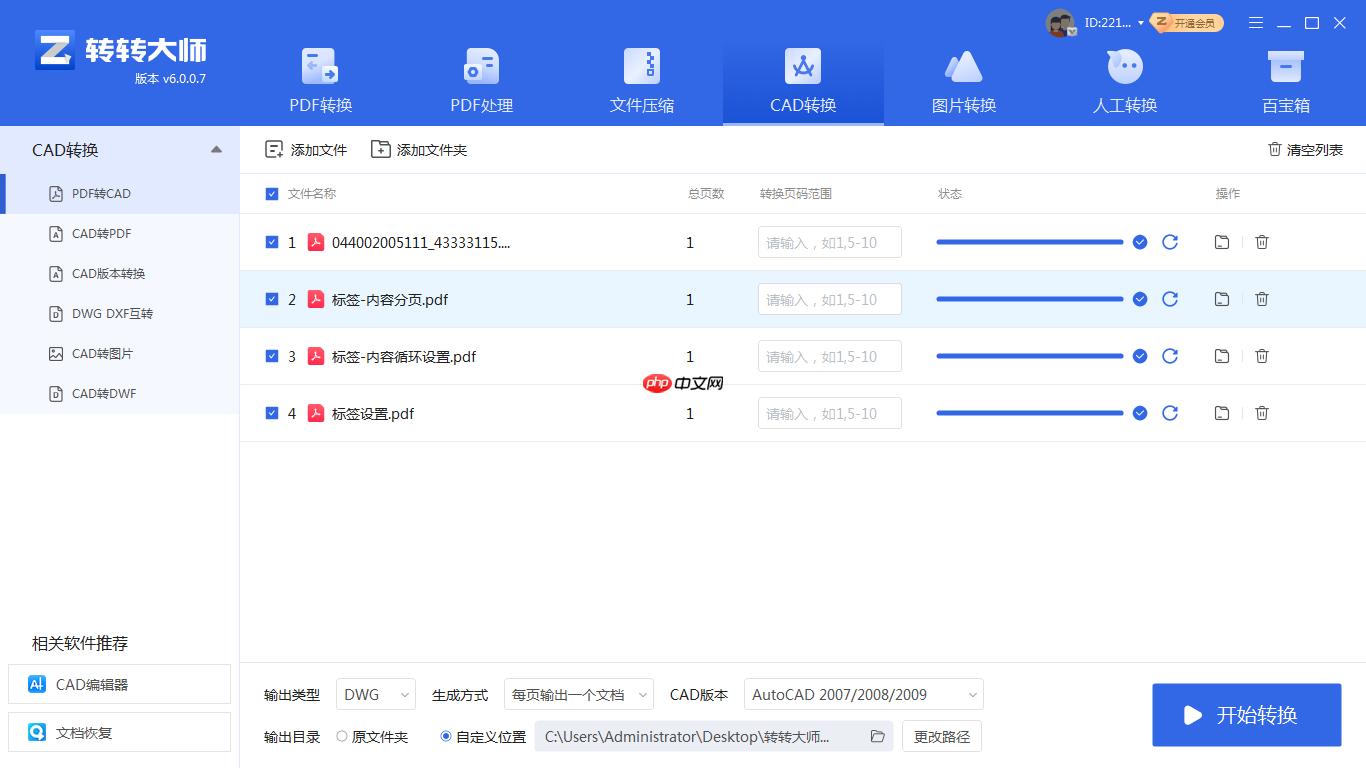

4、确认无误后点击“开始转换”，完成后点击“打开”即可查看生成的CAD文件。
温馨提示：
- 转换前请检查PDF是否被密码保护或加密，否则可能导致解析失败；
- 对于含密集文本、扫描图像或混合矢量/栅格内容的PDF，建议转换后重点核查图元完整性与文字可编辑性；
- 合理设置输出参数（如分辨率、线宽映射规则）有助于提升最终CAD文件的可用性与兼容性。
方法二：通过AutoCAD内置PDF导入功能实现转换
作为全球应用最广泛的CAD平台之一，AutoCAD自R2017版本起强化了对PDF的原生支持，用户可直接将PDF作为外部参照或嵌入对象导入当前绘图环境，并进一步分解、编辑与重构为标准CAD图元。
优势：
- 全程在专业CAD环境中操作，便于即时调整图层、比例、坐标系及对象属性；
- 无需额外购置第三方软件，降低工具链成本；
- 可灵活控制导入模式（如仅提取矢量轮廓、保留文字为MTEXT、或以图像形式嵌入背景）。
局限：
- 使用者须已安装对应版本的AutoCAD并掌握基础操作逻辑；
- 导入过程涉及较多手动设定（如插入点定位、缩放比例匹配、图层映射策略），学习门槛略高；
- 扫描版PDF或低DPI图像型PDF导入后易出现失真、锯齿或识别错误，需配合OCR或重绘手段补全信息。
推荐工具：AutoCAD（建议使用2017及以上版本）
操作步骤如下：
1、启动AutoCAD软件，新建或打开一个DWG项目。
2、在顶部菜单栏中选择“插入” → “PDF导入”，调出导入向导窗口。

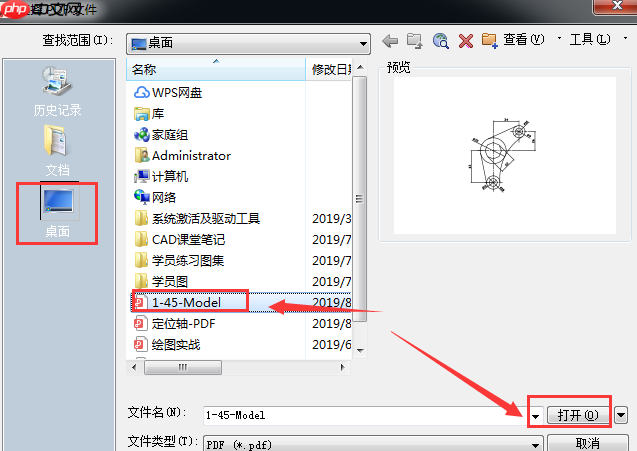

3、在弹窗中浏览并选中目标PDF文件，点击“打开”。
4、根据图纸实际需求，在导入选项中设定插入位置（可指定基点）、缩放比例（推荐按实际尺寸匹配）、图层分配方式（自动创建或映射至现有图层），以及是否启用“保留矢量数据”等高级选项。
5、点击“确定”，系统将自动完成PDF解析与图元生成，导入进度条结束后即可在绘图区查看结果。
6、利用AutoCAD的修剪、偏移、标注、图层管理等功能，对导入内容进行细化编辑与标准化整理，确保满足施工图或BIM建模要求。
注意事项：
- 建议优先选用矢量型PDF（由CAD或专业制图软件导出），以保障导入质量；
- 若PDF由扫描件生成，请先使用专业OCR+矢量化工具预处理，再导入AutoCAD；
- 特殊字体、渐变填充或透明效果在导入后可能无法完全还原，需人工替换或重建。
综上所述
