初学工业控制时，在利用step 7软件对plc执行监控或程序下载操作之前，必须先准确配置软件中的pg/pc接口参数，从而确保上位机与plc之间能够建立稳定、可靠的通信连接，为后续的编程、调试及维护工作提供基础保障。

1、 STEP 7软件安装完毕后，PG/PC接口参数支持两种配置路径。

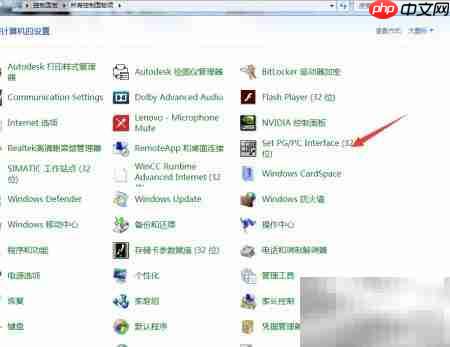

2、 进入Windows控制面板，找到并点击“设置PG/PC接口”，即可启动第一种配置方式。

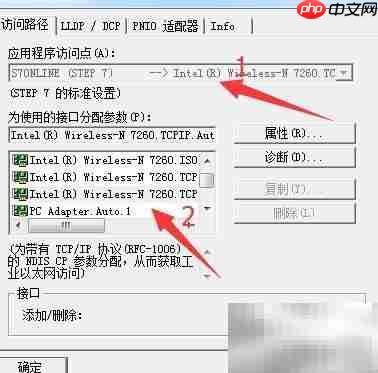

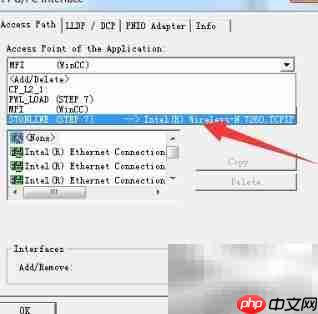

3、 在弹出的“设置PG/PC接口”窗口中，依据现场实际硬件连接情况，按图示选择匹配的访问点（Access Point）。

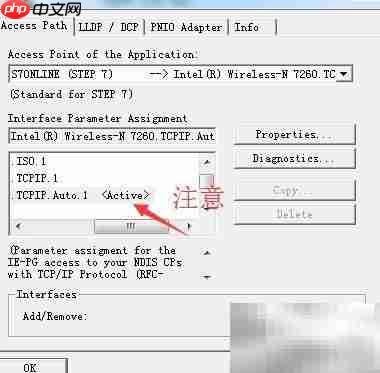

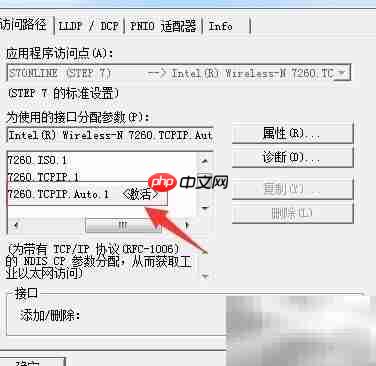

4、 明确通信方式（如以太网）后，从下拉列表中选取当前计算机正在启用的网卡设备，并特别注意：应优先选择名称中带有“Auto.1”后缀的网络适配器。完成选择后，可点击“诊断”按钮进行连通性验证；若反馈结果为“OK”，则表明该网卡已成功接入PLC网络，连接状态良好。务必谨慎核对网卡标识，避免误选导致通信失败。

5、 第二种配置方式：直接在Step 7软件界面内调用设置功能。

6、 启动Step 7软件后，在顶部菜单栏依次点击【选项】→【设置PG/PC接口】，即可打开对应配置对话框。

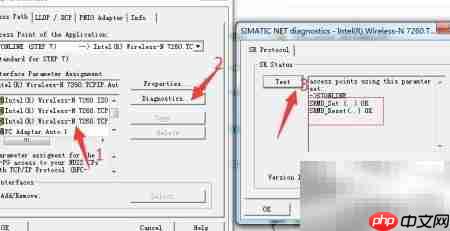

7、 在该界面中，需分别指定程序访问点（Program Access Point）以及本机所使用的网络接口类型；同样需确认所选网卡名称包含“Auto.1”后缀。配置完成后，仍可通过“诊断”功能下的“测试”按钮验证连接有效性，其操作逻辑与第一种方法完全一致，详细步骤参见图示说明。
