近日，mps芯源系统（nasdaq代码：mpwr）正式推出面向汽车电子应用的新一代车规级电源管理芯片（pmic）——mpq70340fs-aec1。该器件严格遵循mpsafe™功能安全开发流程，满足iso 26262 asil-b硬件等级要求，并已通过aec-q100 grade 1可靠性认证。芯片集成了3路高效率同步降压转换器与1路低噪声ldo，支持最高40v宽范围输入电压，专为车载摄像头模组、驾驶员监控系统（dms）、座舱内各类传感器等应用场景提供高集成度、高鲁棒性的供电方案。
在ADAS与智能座舱加速落地的背景下，汽车感知系统对图像采集数量、画质精度及实时处理能力提出更高标准，传统供电架构正面临严峻挑战。新一代车载视觉系统中，SoC、MCU、ISP以及高分辨率CMOS图像传感器高度集成，同时受限于模组小型化趋势，内部需稳定输出1.8V、1.2V、2.8V、3.3V等多路差异化电压轨，并对上电时序、电源纹波、EMI抑制及热管理提出严苛指标。分立式电源方案不仅占据大量PCB空间，还显著增加系统设计复杂度与EMI调试难度。因此，高集成度PMIC已成为车载摄像头电源架构演进的关键路径。MPQ70340FS-AEC1正是基于上述需求深度优化的高性能车规级电源管理芯片，兼容电池直连供电架构，赋予工程师更灵活的设计自由度。

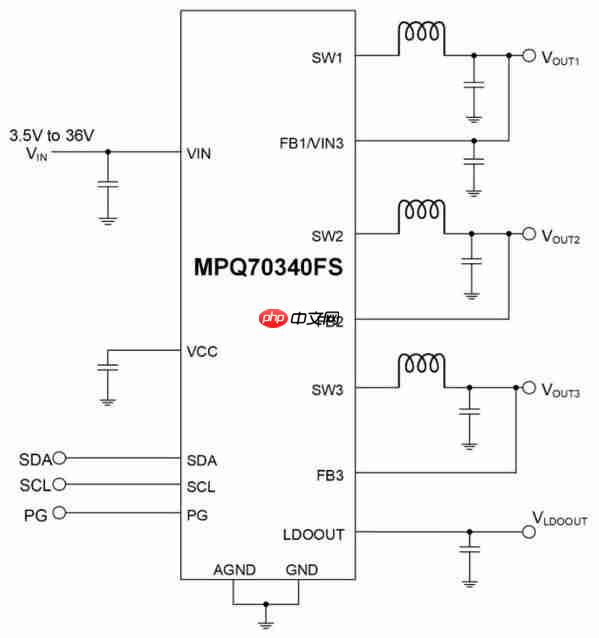

MPQ70340FS-AEC1典型应用原理图
宽压高效架构，适配多样化车载供电环境
当前车载摄像头供电方式日趋多元，DMS、OMS及部分舱内传感节点越来越多采用12V车载电池直接供电。这要求PMIC必须具备应对冷启动、电池电压波动及Load Dump等极端工况的能力。因此，除宽输入电压范围外，还需在高压输入条件下维持优异转换效率与关键电气参数稳定性。
MPQ70340FS-AEC1支持最高40V输入，其中两路Buck输入范围为3.5V至36V。产品采用双级36V降压拓扑结构，在高压输入场景下实现更高能效比，特别适用于为1.8V CMOS图像传感器I/O接口等低压轨供电，在降低整体功耗的同时改善热性能表现。
随着800万像素乃至更高分辨率摄像头快速普及，图像传感器与ISP的功耗持续攀升，模组热管理压力同步加剧。MPQ70340FS-AEC1通过对电源转换路径的精细优化，在提升转换效率的同时有效缓解温升问题，有助于客户增强长期运行可靠性，并减轻散热结构设计负担。

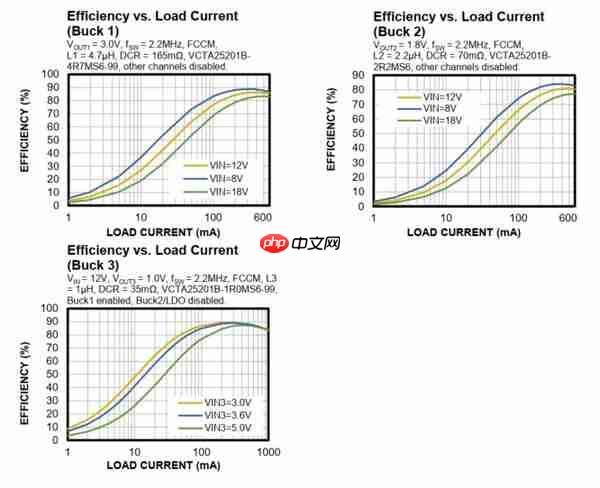

MPQ70340FS-AEC1效率负载曲线图
高频低噪设计，全面契合车规EMC严苛标准
在车载视觉链路中，电源噪声会直接影响CMOS图像传感器成像质量，进而干扰图像识别、目标跟踪及ADAS核心算法的稳定性。因此，EMI性能已成为摄像头专用PMIC的关键技术门槛之一。
为满足汽车电子对EMC/EMI的高标准要求，MPQ70340FS-AEC1采用MeshConnect™ Flip-Chip封装与对称电路布局，在源头上抑制寄生参数并大幅降低电磁干扰；其2.2MHz固定开关频率可缩小外围电感体积，同时降低输出电压纹波，助力系统轻松通过CISPR 25 Class 5电磁兼容测试，保障图像信号链稳定可靠。此外，芯片搭载带锁相环（PLL）的恒定导通时间（COT）控制架构，在动态负载突变场景下具备毫秒级瞬态响应能力，在确保供电连续性的同时兼顾整体EMI表现。
高集成紧凑封装，释放摄像头模组宝贵空间
伴随汽车智能化进程加快，单车搭载摄像头数量已由早期4路跃升至8路、12路甚至更多。摄像头模组的小型化与轻量化已成为整车平台设计的重要方向，模组内部空间日益紧张，电源系统尺寸压缩成为关键设计诉求。
MPQ70340FS-AEC1采用2.5mm × 3.5mm QFN超小封装，在极有限PCB面积内集成3路Buck与1路LDO，显著减少外围元器件数量，帮助客户缩减系统体积并降低BOM成本。对于环视、周视、电子后视镜及舱内隐藏式摄像头等空间敏感型应用，该芯片可有效提升模组集成密度，简化PCB布局，并为图像传感器、光学组件及其他关键器件腾出更多布板空间，尤其适用于超薄型电子后视镜、微型化舱内感知节点等前沿场景。

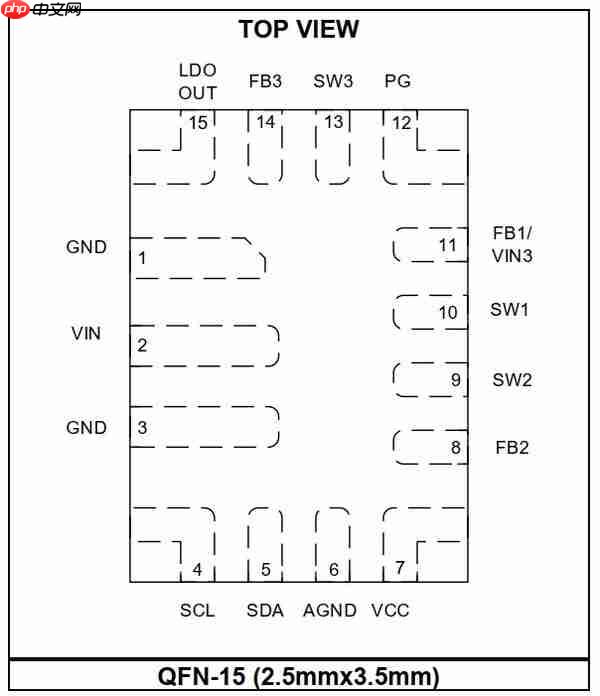

MPQ70340FS-AEC1封装示意图
高等级功能安全机制，赋能ASIL-B系统合规开发
随着ADAS向L2+、L3级别持续迈进，车载摄像头已上升为整车感知链路中的关键安全要素，其供电系统的容错能力、故障诊断与响应机制愈发重要。MPQ70340FS-AEC1符合ISO 26262 ASIL-B硬件安全等级规范，全程依托MPSafe™功能安全开发流程完成设计与验证，可显著缩短客户整机系统功能安全认证周期。芯片内置模拟自检（ABIST）、实时诊断监控、窗口看门狗（Window Watchdog）及PowerGood状态指示等多项安全机制，并配套提供FMEDA分析报告与完整安全手册。同时集成欠压锁定（UVLO）、过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）及过温关断（OTP）等多重防护功能，全方位保障系统运行安全与稳健。
随着汽车电子架构加速向“中央计算+分布式感知”模式演进，车载摄像头与传感器节点部署密度将持续提升。MPS将持续发挥其在高性能模拟与电源管理领域的深厚积累，为全球汽车客户提供兼具高效率、高安全性与高集成度的先进车规级电源解决方案。
产品购买与技术支持
若您对该方案感兴趣，MPS可为您提供MPQ70340FS-AEC1完整数据手册、工程样品及参考设计等全方位技术资源支持。如需了解其他定制化或延伸应用方案，欢迎随时联系获取更多信息。
