在ansys中，merge命令具有非常广泛的应用场景，推荐优先采用merge操作而非布尔运算，这充分体现了该命令在模型处理中的关键作用。以下将结合图示对其实现过程与意义进行详细解析。

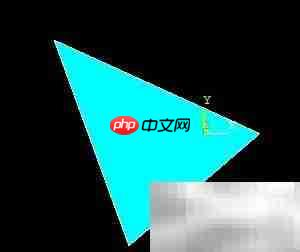

1、以图示中的三角形为例，说明merge命令的具体使用方式及其内在含义。

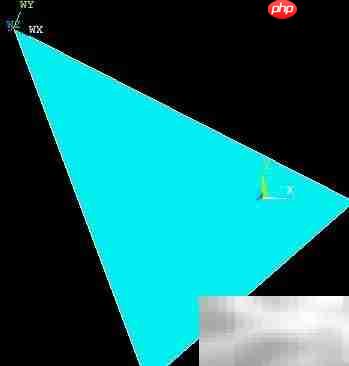

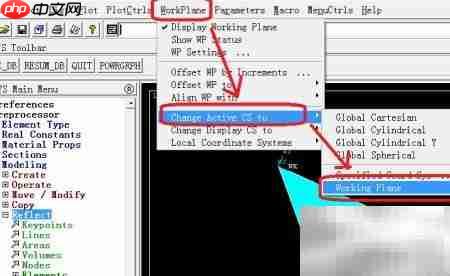

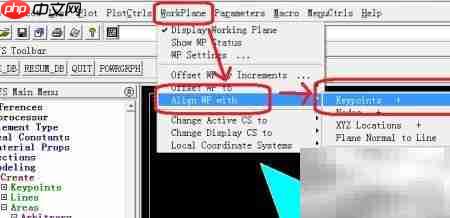

2、参考图1和图2的操作流程，调整工作平面使其与原始三角形所在平面保持平行，最终结果如图3和图4所示。

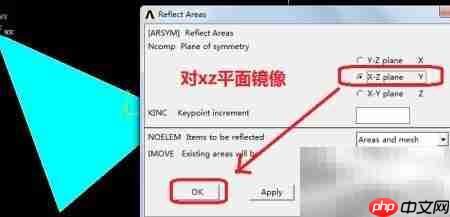

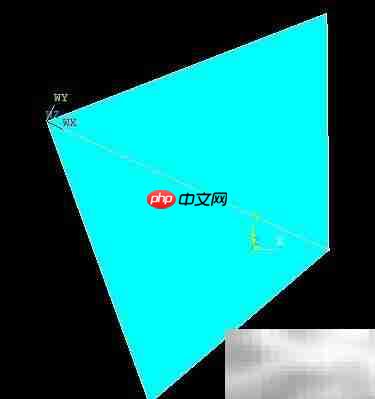

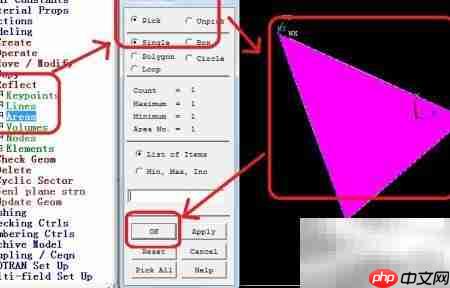

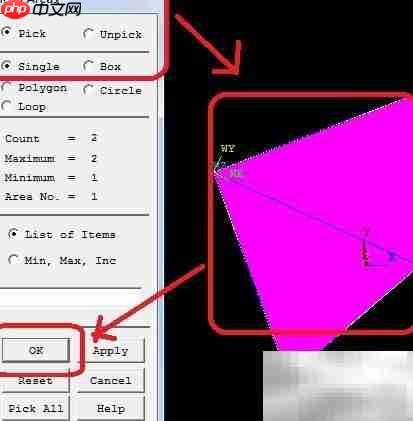

3、按照图1、图2、图3的步骤执行镜像复制操作，沿三角形上边进行对称生成，获得一个新的三角形结构，最终形态见图4。

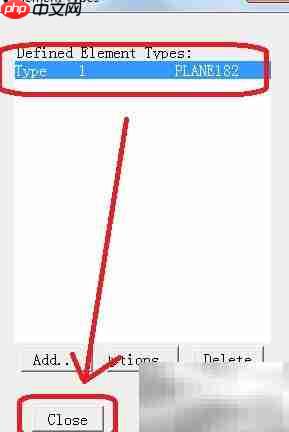

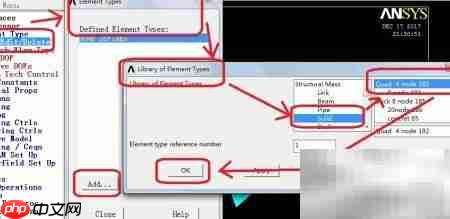

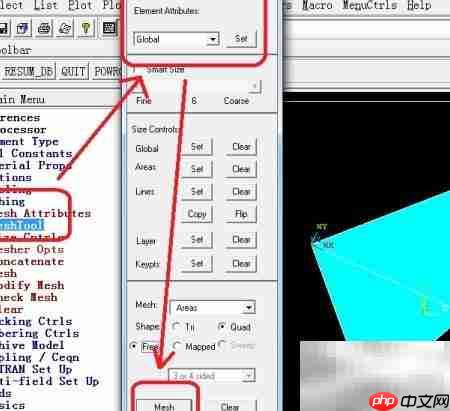

4、依据图示步骤设置单元类型为plane182，为后续开展网格划分做好前期准备。

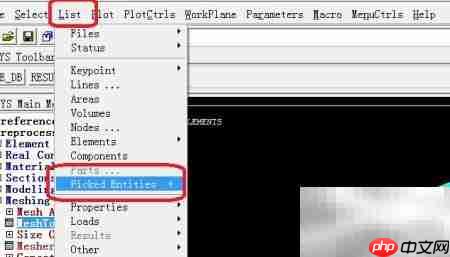

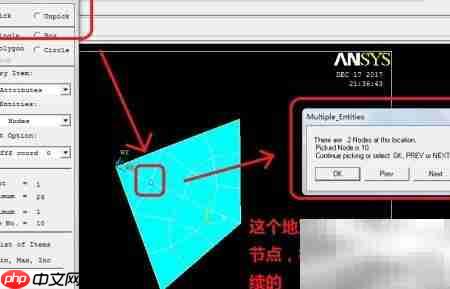

5、完成网格划分后，在查询窗口中选取某一特定位置节点时，系统提示该位置实际存在两个重合节点。这说明尽管网格在视觉上看似连续，但在物理层面并未真正连接，存在拓扑断裂问题，从而影响模型整体连续性判断及后续求解精度。

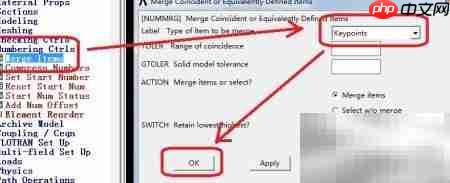

6、根据图1所示步骤对关键点执行合并操作，虽然生成后的几何图形外观变化不明显，但已为下一步网格划分奠定了基础。

7、网格划分过程与先前一致，此处不再赘述。划分完成后效果如图1所示，整体仍无显著视觉差异。

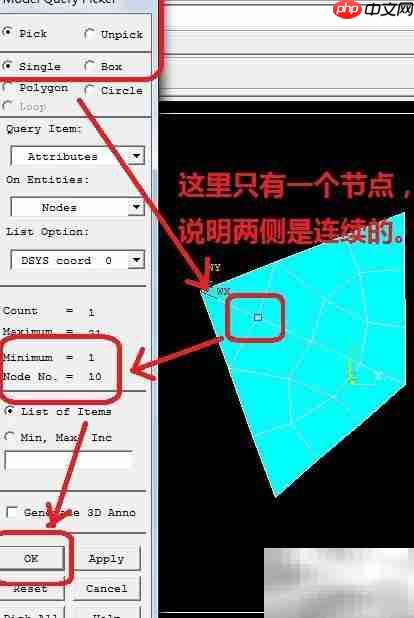

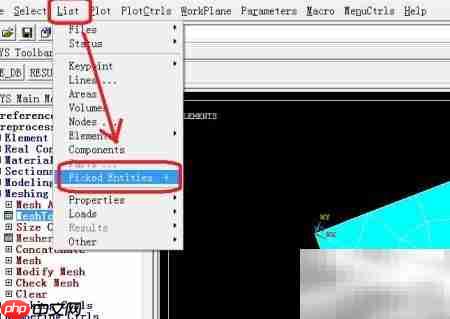

8、采用相同方法查询指定位置的节点分布情况，由图2可见该处仅有一个节点存在，表明当前网格具备良好的连续性，证明merge命令已成功发挥作用，实现了预期的节点融合目标。
