方案设计阶段利用钢束编辑器构建钢束的操作流程

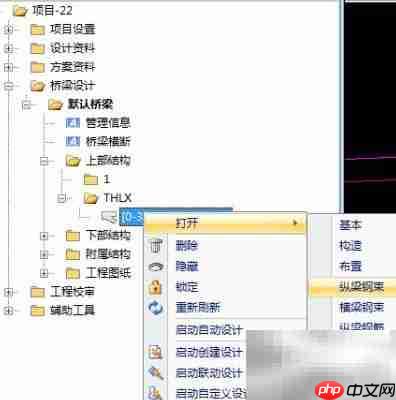

1、在项目管理树中找到“桥梁设计”节点，右键点击目标构件并选择“打开”，随后切换至“纵向钢束”功能模块。

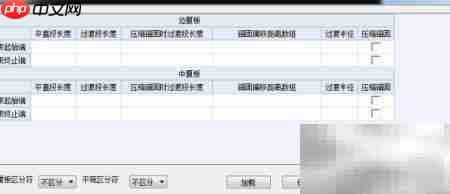

2、进入钢束编辑器后，若当前无可用视口，可右键空白区域，选择“新建视口”，并在弹出菜单中指定所需视口类型。

3、通过双击红色视口标题栏可进入该视口的钢束编辑模式；再次双击同一标题栏即可退出编辑状态。

4、“竖弯”为该类视口的默认命名标识

5、双击标注为“竖弯”的视口标题，即可激活并开始编辑钢束的竖向弯曲形态

6、在命令行中输入 L 绘制直线段，完成若干线段绘制后，输入 T 命令，系统将自动将首尾相接的直线段拟合为一条连续钢束中心线。

7、执行相应绘图命令即可完成钢束轮廓的初步构建

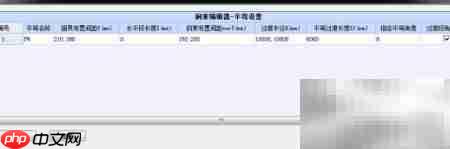

8、只有当各导线点已连接形成完整、闭合或连续的线型时，才支持后续的参数化编辑与调整操作

9、另一类视口命名为“平弯”类型

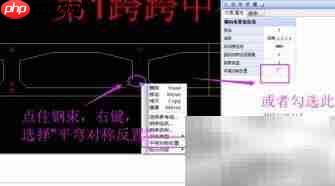

10、双击“平弯”视口标题栏，即可激活其编辑环境，用于定义钢束在水平面上的弯曲路径

11、平弯钢束的创建方式与竖弯一致，操作逻辑完全相同

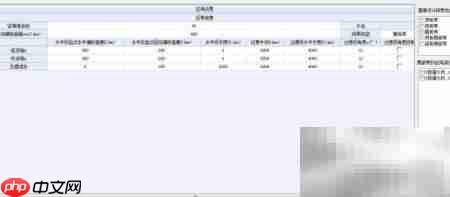

12、“平弯基线”是控制钢束平面内弯曲走向的关键参考线，其长度会随对应竖弯段长度的变化而动态适配调整
