在solidworks建模实践中，装配体功能被广泛应用于组合多个零部件，从而构建出结构完整、功能明确的机械系统。结合一线设计经验，本文将系统梳理基于装配图开展零件装配的核心流程，步骤简洁明了、逻辑清晰，特别适合新手入门学习，助力快速理解并熟练运用装配模块的基础操作与实用技巧。

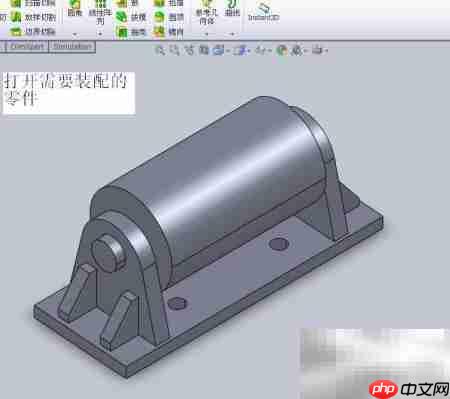

1、首先，启动SolidWorks软件，并打开需要参与装配的单个零件文件（.sldprt格式）。

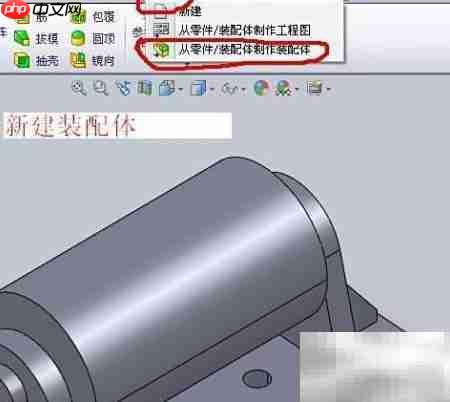

2、接着，新建一个装配体文件（.sldasm），在弹出的“新建SolidWorks文档”窗口中选择“装配体”，点击“确定”。随后系统会提示是否进入装配环境，再次确认即可完成初始化设置。
3、第三步，若此前已打开相关零件模型，软件通常会自动跳转至装配界面；此时，在左侧的“设计树”或“FeatureManager设计栏”中，可直接查看到当前已加载的零件名称及其路径信息。
4、第四步，在装配环境中，通过鼠标左键点击并拖拽零件图标至绘图区域，或从资源管理器中选取目标部件后单击空白处，即可将其成功导入装配体中。

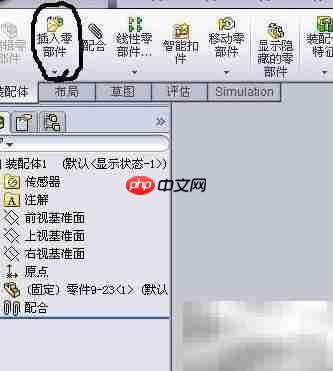

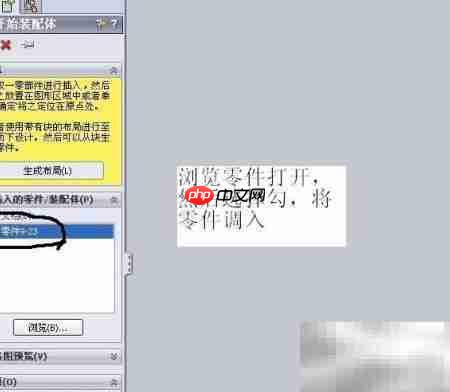

5、第五步，继续执行“插入”→“零部件”→“现有零部件”，浏览并选中下一个待装配的组件，点击视图区任意位置完成定位放置；按此方式依次添加其余所需零件。

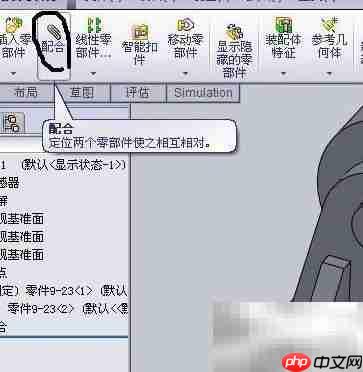

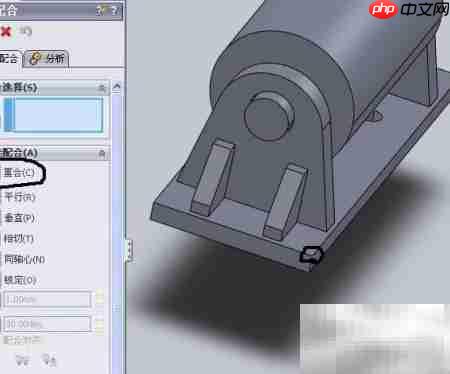

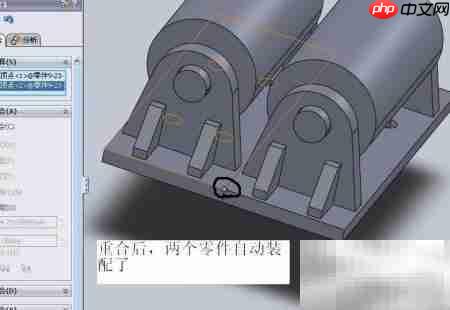

6、完成零件导入后，需为其施加配合关系以实现精准约束。例如：选择“重合”配合类型，分别拾取两个零件上的对应点或面，系统将自动完成对齐；此外，SolidWorks还提供平行、距离、同心、同轴、角度、锁定等多种配合方式，用户可根据实际装配需求灵活选用，高效完成整体结构的约束定义。
