在autocad 2007中绘制圆角矩形，采用规范的操作流程可显著提升绘图效率与精度。以下为完整、清晰的实现步骤说明：
一、启动圆角矩形绘制命令
启动AutoCAD 2007后，在界面左侧或顶部的“绘图”工具栏中定位“矩形”按钮（图标为标准长方形）。单击该按钮，将弹出扩展菜单，从中选择“圆角矩形”命令。此操作是进入专用圆角矩形绘制模式的关键前提，确保后续参数设置生效。
二、设定首角点位置
在绘图区任意位置点击鼠标左键，或直接在命令行输入X,Y坐标（如“10,10”），以确定圆角矩形的第一个顶点。该点作为整个图形的空间基准，影响最终布局与定位。
三、设置圆角半径值
完成首角点指定后，命令行将提示“指定圆角半径 <当前默认值>：”。此时需输入所需圆角半径数值（单位为当前绘图单位），例如键入“8”并回车，即表示四角均以半径8进行倒圆。该数值直接影响圆滑过渡的程度，建议依据设计标准或构件尺寸合理设定。
四、确定对角点坐标

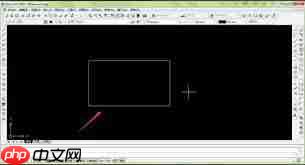

输入圆角半径后，系统会提示“指定另一个角点：”。此时可通过鼠标拖拽并单击确认，或输入第二点坐标（如“100,60”）精确定义矩形范围。AutoCAD 2007将依据所设半径与两点位置，自动生成符合要求的圆角矩形轮廓。
五、动态优化圆角形态
若生成结果未达预期效果，无需删除重绘，可直接调用“修改→圆角”命令（FILLET），或在命令行输入“FILLET”，再选择“R”选项重新设定半径值，随后选取该矩形边线，软件将实时更新全部四个圆角形态。
六、实用提示与常见问题规避
绘图时应确保单位制与比例设置匹配实际需求；坐标输入推荐启用动态输入（DYN）功能以提升精度；当出现圆角不显示或异常截断现象，需核查半径是否大于矩形边长的一半——此时系统将自动以最大可行值计算；善用空格键替代回车执行确认，有助于加快操作节奏。
掌握上述方法后，即可在AutoCAD 2007中稳定、快捷地创建各类规格的圆角矩形，有效支撑机械制图、建筑详图及工业设计等多领域应用。
