对工字钢简支梁开展静力学仿真分析，计算其内力分布并生成对应的内力图。

1、在ANSYS Workbench中新建一个Static Structural（静力学）分析系统。

2、建立几何结构

3、双击Geometry模块，启动DesignModeler，构建简支梁模型，并为其赋予标准工字钢截面属性。

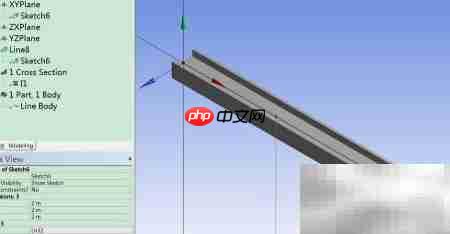

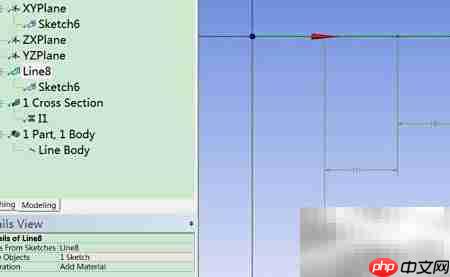

4、于XY基准面上绘制中心轴线，生成线体几何，并为该线体指定对应型号的工字钢截面。

5、执行网格离散化处理

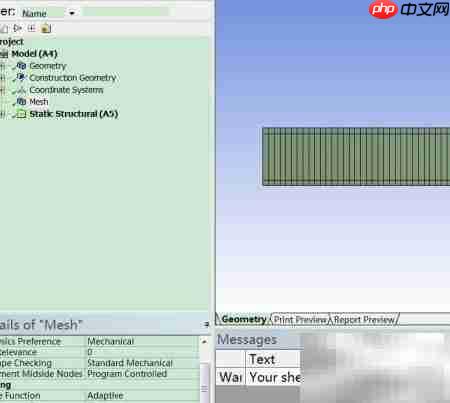

6、双击Model进入Mechanical界面，在Mesh设置中将全局单元尺寸设为0.05，完成自动网格划分。

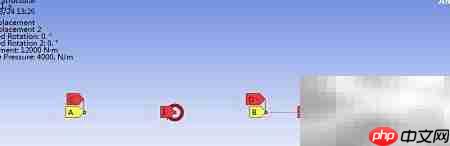

7、定义边界约束条件

8、在梁左端节点处施加全方向平动约束（UX=UY=UZ=0）以及绕X轴和Z轴的转动约束（ROTX=ROTZ=0）；在梁跨中支撑点（第三节点）处施加Y、Z向位移约束及绕X、Z轴的旋转约束。

9、加载外部载荷

10、于梁右半段表面施加均布压力载荷，并在第二节点处施加指定大小的集中力矩。

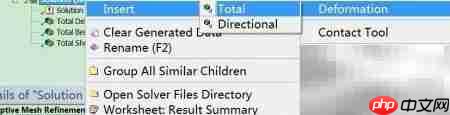

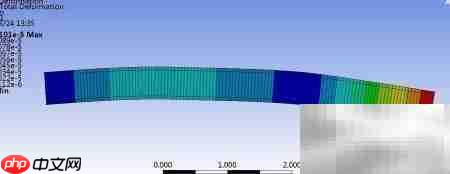

11、运行求解并评估整体变形响应

12、提取并显示内力云图与曲线图

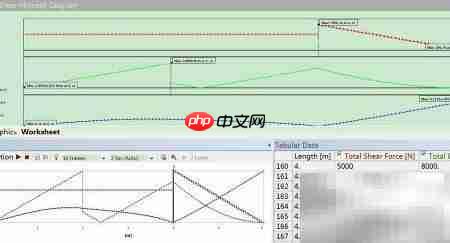

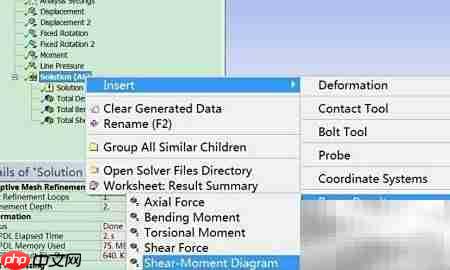

13、在结果树中插入Beam Results → Shear Force和Bending Moment，查看剪力图与弯矩图。

14、总结分析

15、将仿真所得剪力与弯矩图同传统材料力学解析解对比发现：Workbench默认输出内力绝对值形式，因此图形呈现对称正向趋势，虽视觉上与理论符号图存在差异，但关键极值位置与量级完全一致，不影响工程判断与设计验证。
