在pcb设计过程中，为提升辨识度与视觉表现力，常需嵌入专属标识。借助自定义字体技术，可将企业logo无缝集成至电路板丝印层，兼顾美观性与唯一性，实现品牌元素的高精度还原。

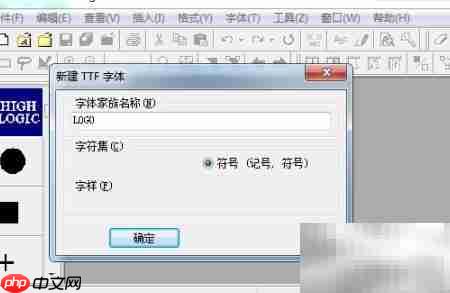

1、 获取并安装Font Creator Program软件，推荐选用4.1版本。运行程序后点击“新建”，在弹出窗口中设定符号类别，并于“字体家族名称”栏填写目标名称（如LOGO名称），之后开展字符绘制与细节优化，最终保存为.ttf或.otf格式的定制字体文件，供后续调用。

2、 建议直接以LOGO名称作为字体家族名，点击“确定”完成初始化设置。

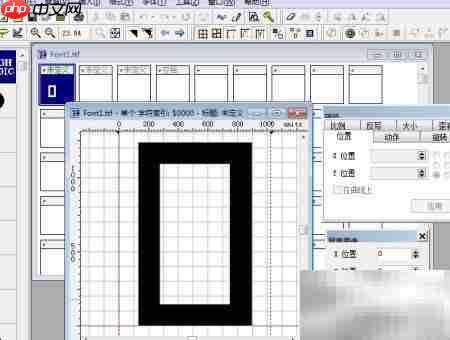

3、 如图所示，双击左上角蓝色编辑区域，在中间弹出的输入框中清空默认黑色字符内容。

4、 连续两次执行“删除边框”与“删除底板”操作，再对图形位置及比例进行微调。

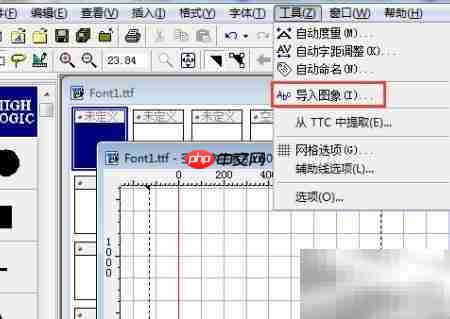

5、 从顶部菜单栏进入“工具”选项，选择“导入图像”功能。

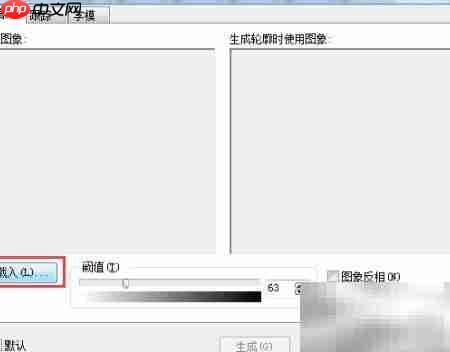

6、 点击“载入”按钮，启动图像导入流程。

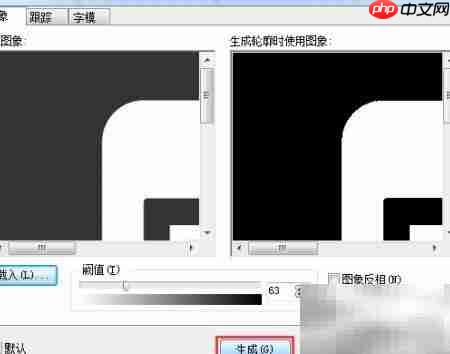

7、 浏览本地路径，选中已准备好的LOGO图像文件，打开后点击“生成”按钮，系统将自动将其转换为矢量字形。

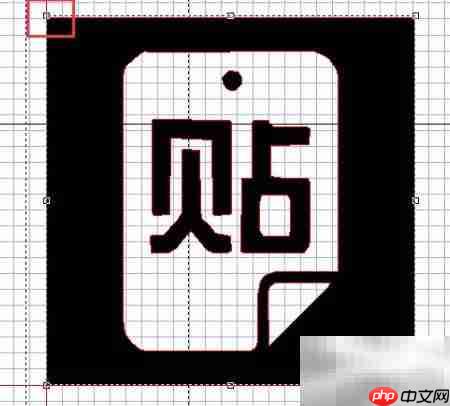

8、 利用左上角的缩放控件调节图形尺寸，确保适配字符空间。

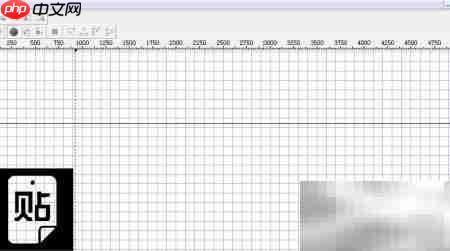

9、 拖动右侧虚线边界，使其完整覆盖LOGO图形所在区域，保证轮廓识别准确。

10、 点击图中未标注的空白区域以确认选中状态。

11、 在红色方框处右键调出菜单，勾选“ISO映射”前的复选框，进入字符映射配置环节。

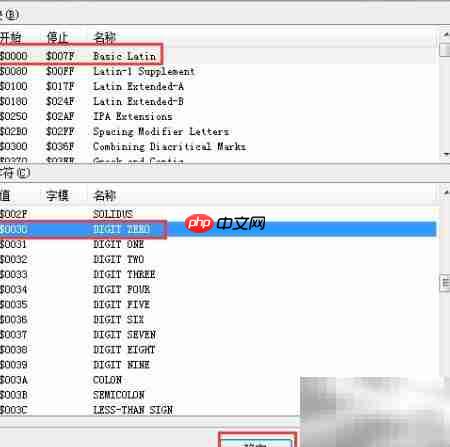

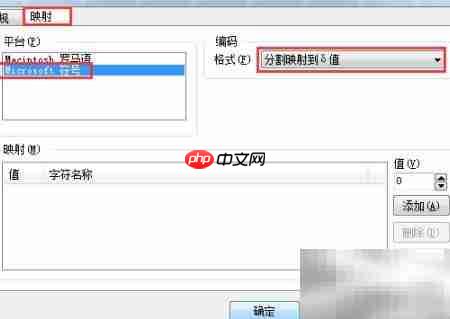

12、 在属性面板中切换至“映射”设置页，平台选择“Microsoft Symbol”，格式设为“分割映射到δ值”。点击“选择”后，在新窗口的“块”列表中定位并选取“Basic Latin（基本拉丁文）”，接着在字符表中找到“DIGIT ZERO（数字0）”。完成该绑定后，今后在PCB设计中只要使用此字体并输入“0”，即可显示所设定的LOGO图形。

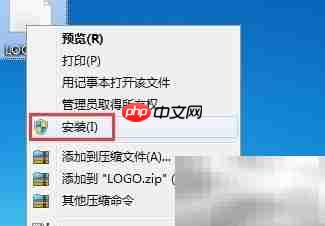

13、 字体文件下载完成后，右键单击该文件，选择“安装”以注册至系统字体库。

14、 启动Altium Designer，打开目标PCB工程，按快捷键P→S添加字符串对象。

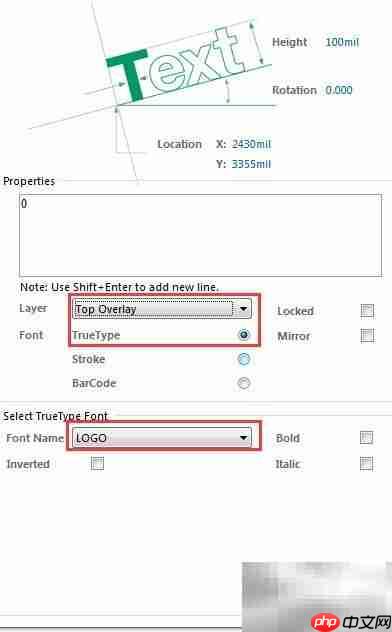

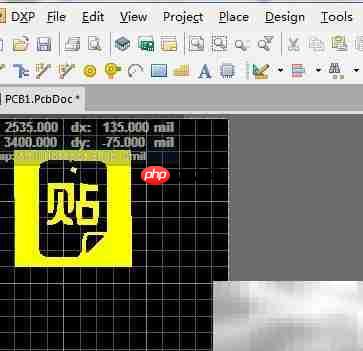

15、 在文本输入框中键入数字“0”，将图层指定为Top Overlay（顶层丝印）或Bottom Overlay（底层丝印），字体类型设为TrueType，并从下拉菜单中选取已安装的LOGO字体，确认后即可见LOGO图案呈现于PCB界面中。

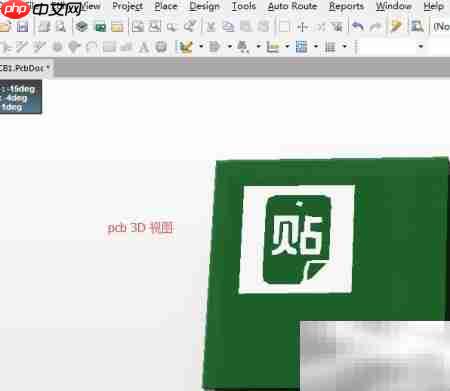

16、 标识已成功嵌入PCB设计
