Revit剖面框进行旋转和隐藏的操作方法

在 revit 中处理剖面框时，旋转和隐藏操作至关重要。php小编子墨将在本文中逐一介绍这两种操作的详细步骤。如果您需要对剖面框进行旋转，可能是因为它与模型的构件不对齐。同样地，有时您可能希望隐藏剖面框，以提高工作环境的可视性。通过仔细按照本文中的步骤操作，您将能够轻松掌握这些操作技巧，从而增强您的 revit 建模体验。

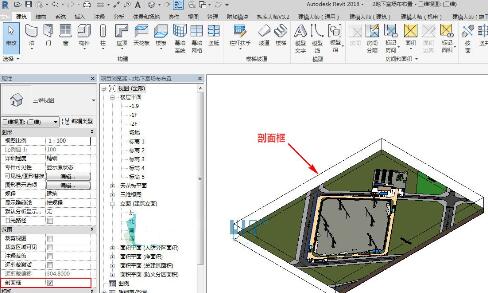

首先来看看模型，进入【三维视图】，勾选属性面板中的【范围：剖面框】，这时三维模型中就出现一个剖面框。

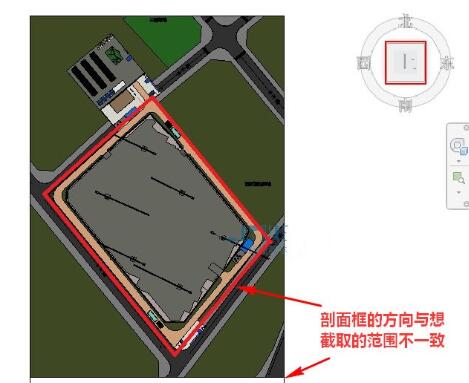

进入上立面视图，清楚的可以看到：剖面框和所要截取的模型范围不一致，怎么办呢？

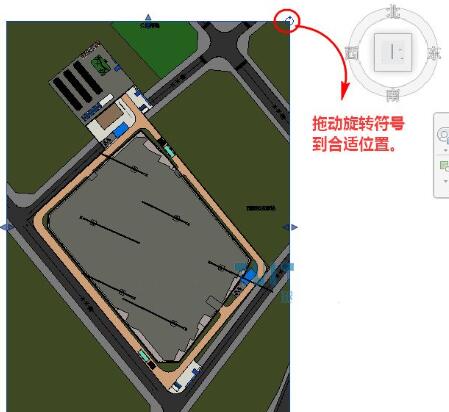

单击剖面框，激活剖面框，此时剖面框除在激活状态下有6个方向的拖动柄外，在角点位置多一个旋转符号。(进入上立面视图是为方便控制旋转方向)这个旋转符号就是重点啦！！鼠标拖动旋转符号到合适的位置。这时剖面框就旋转了。

也可以在单击选中剖面框的状态下，利用修改面板的【旋转】命令也是OK的

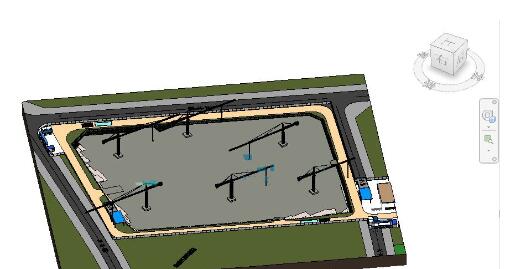

最后就是拖动6个方向的拖柄，调整一下剖切的范围。最后要出图片时，再把剖面框隐藏(HH或者EH)就可以了。
